Reparación de módulos electrónicos automotrices

Ingeniería electrónica aplicada al diagnóstico y reparación de módulos automotrices

En EKUS Electrónica Automotriz somos un laboratorio especializado en el diagnóstico y reparación electrónica de módulos de control utilizados en vehículos livianos, vehículos pesados y diferentes aplicaciones automotrices.

Nuestro equipo de ingenieros realiza procedimientos de diagnóstico a nivel electrónico para identificar fallas en circuitos de alimentación, etapas de potencia, sistemas de comunicación, procesamiento de señales y circuitos de control de actuadores.

Trabajamos sobre diferentes tipos de unidades electrónicas, entre ellas ECM, PCM, TCM, BCM, módulos ABS/ESP y paneles de instrumentos (IC).

Nuestro objetivo es determinar técnicamente el origen de la avería, establecer si el módulo electrónico puede ser reparado y realizar las pruebas necesarias para verificar su funcionamiento.

Alcance de nuestros servicios de reparación electrónica

Nuestros servicios comprenden el diagnóstico y reparación de diferentes áreas funcionales dentro de los módulos electrónicos automotrices.

Entre nuestros principales alcances se encuentran:

• Diagnóstico electrónico a nivel de componentes y circuitos.
• Reparación de fuentes de alimentación internas.
• Reparación de circuitos de protección eléctrica.
• Diagnóstico y reparación de etapas de potencia.
• Reparación de circuitos de control de inyectores.
• Reparación de etapas de activación de bobinas de encendido.
• Reparación de circuitos de control de electroválvulas y solenoides.
• Reparación de circuitos de control de relés, ventiladores y motores eléctricos.
• Diagnóstico de circuitos de procesamiento de señales de sensores.
• Reparación de circuitos de comunicación CAN, LIN y otras redes utilizadas en el vehículo.
• Diagnóstico de fallas internas relacionadas con el arranque o la ausencia de comunicación con el módulo.
• Reparación de daños ocasionados por cortocircuitos externos, sobrecorrientes o problemas eléctricos del vehículo.
• Recuperación de unidades electrónicas que presentan funcionamiento intermitente.
• Pruebas electrónicas y validación funcional de los circuitos intervenidos.

La posibilidad de reparación depende del diagnóstico inicial, el nivel de daño de la unidad electrónica y la disponibilidad de componentes y soluciones técnicas aplicables.

ECM – Módulo de Control del Motor

El ECM (Engine Control Module) es la unidad electrónica responsable de controlar y supervisar el funcionamiento del motor.

Recibe información de diferentes sensores instalados en el vehículo, procesa estas señales y controla los actuadores necesarios para gestionar el funcionamiento del motor.

ECM en motores gasolina

En vehículos con motores gasolina, el ECM puede controlar funciones como:

• Activación de los inyectores de combustible.
• Control de las bobinas de encendido.
• Regulación electrónica del acelerador.
• Control de la mezcla aire-combustible.
• Gestión de sensores de oxígeno.
• Control de ventiladores de refrigeración.
• Activación de relés y electroválvulas.
• Control de sistemas de distribución variable.
• Gestión de diferentes sistemas auxiliares del motor.

Fallas electrónicas frecuentes

Una avería interna del ECM puede provocar:

• Ausencia de activación de uno o varios inyectores.
• Ausencia de control de una o varias bobinas de encendido.
• Fallas en el control electrónico del acelerador.
• Falta de activación de ventiladores.
• Ausencia de control de relés o electroválvulas.
• Pérdida de comunicación con el equipo de diagnóstico.
• Funcionamiento intermitente del motor.
• Apagado repentino del vehículo.
• Motor que gira pero no enciende.
• Vehículo que no permite el arranque.

ECM en motores diésel

En los motores diésel modernos, el ECM administra sistemas de inyección de combustible de alta presión y diferentes actuadores necesarios para el funcionamiento del motor.

Dependiendo del sistema de inyección, puede controlar:

• Activación electrónica de inyectores.
• Control de presión del sistema Common Rail.
• Válvulas reguladoras de presión.
• Válvulas dosificadoras de combustible.
• Solenoides de control de la bomba de alta presión.
• Actuadores electrónicos del turbocompresor.
• Sistemas de precalentamiento.
• Relés y ventiladores.
• Diferentes actuadores relacionados con la gestión del motor.

Fallas electrónicas frecuentes

• Ausencia de activación de uno o varios inyectores.
• Pérdida del control de la válvula reguladora de presión.
• Ausencia de activación del solenoide dosificador de la bomba.
• Problemas en etapas de potencia.
• Falta de comunicación con el ECM.
• Funcionamiento intermitente.
• Apagado del motor durante la operación.
• Motor que gira pero no enciende.
• Imposibilidad de realizar el arranque del vehículo.

PCM – Módulo de Control del Tren Motriz

El PCM (Powertrain Control Module) es una unidad electrónica que integra en un mismo controlador la gestión electrónica del motor y determinadas funciones de control de la transmisión automática.

La principal diferencia entre un ECM y un PCM es el alcance de sus funciones.

El ECM administra principalmente el funcionamiento del motor, mientras que el PCM puede integrar el control del motor y de la transmisión dentro de una misma unidad electrónica.

Una falla interna del PCM puede generar problemas relacionados tanto con el funcionamiento del motor como con el sistema de transmisión.

Posibles síntomas de una avería electrónica

• Ausencia de activación de inyectores.
• Fallas en el control de bobinas de encendido.
• Problemas en el control de solenoides de transmisión.
• Cambios de marcha incorrectos.
• Transmisión operando en modo de emergencia.
• Ausencia de activación de determinados actuadores.
• Pérdida de comunicación con el módulo.
• Funcionamiento intermitente.
• Apagado inesperado del vehículo.
• Vehículo que no enciende.

Algunos códigos de diagnóstico pueden orientar hacia problemas en circuitos controlados por el PCM.

Por ejemplo, el código P0748, relacionado con el circuito eléctrico del solenoide de control de presión de la transmisión, puede presentarse cuando existe una avería en el solenoide, cableado, conectores, alimentación eléctrica o en la etapa electrónica de control ubicada dentro del PCM.

Por esta razón, la presencia de un código de falla no determina automáticamente que el módulo electrónico esté averiado. Es necesario realizar un procedimiento de diagnóstico para verificar el circuito completo antes de intervenir la unidad.

TCM – Módulo de Control de la Transmisión

El TCM (Transmission Control Module) administra electrónicamente el funcionamiento de la transmisión automática.

Procesa información proveniente de sensores y otros módulos del vehículo para controlar los cambios de marcha, la presión hidráulica y los diferentes solenoides y actuadores internos de la transmisión.

Fallas que pueden estar relacionadas con una avería electrónica del TCM

• Ausencia de activación de solenoides.
• Pérdida del control de uno o varios cambios.
• Transmisión bloqueada en una sola marcha.
• Entrada permanente en modo de emergencia.
• Cambios bruscos o funcionamiento errático.
• Ausencia de control de presión hidráulica.
• Fallas en circuitos de alimentación.
• Pérdida de comunicación con el módulo.
• Comunicación intermitente.
• Funcionamiento incorrecto cuando aumenta la temperatura del módulo.
• Vehículo que no reconoce las posiciones de la transmisión.
• Imposibilidad de realizar determinados procedimientos de programación o adaptación debido a una avería electrónica interna.

Los problemas de transmisión pueden tener origen mecánico, hidráulico, eléctrico o electrónico.

Por esta razón, antes de reparar un TCM es necesario verificar solenoides, actuadores, sensores, alimentación eléctrica, cableado y condiciones mecánicas de la transmisión.

BCM – Módulo de Control de Carrocería

El BCM (Body Control Module) administra múltiples funciones eléctricas y electrónicas relacionadas con la carrocería y los sistemas de confort del vehículo.

Dependiendo del fabricante y la arquitectura electrónica, puede controlar o participar en funciones como:

• Luces exteriores e interiores.
• Cierre centralizado.
• Seguros eléctricos.
• Limpiaparabrisas.
• Elevavidrios eléctricos.
• Alarma.
• Sistemas de acceso al vehículo.
• Comunicación con otros módulos.
• Autorización o gestión del proceso de arranque.

Síntomas que pueden indicar una avería electrónica del BCM

• Luces que permanecen encendidas permanentemente.
• Luces que no pueden ser activadas.
• Funcionamiento intermitente del sistema de iluminación.
• Seguros eléctricos que no responden.
• Activación incorrecta del cierre centralizado.
• Limpiaparabrisas con funcionamiento errático.
• Descarga de batería ocasionada por activaciones incorrectas.
• Pérdida de comunicación con el BCM.
• Fallas intermitentes en diferentes sistemas eléctricos.
• Vehículo que no autoriza el arranque.
• Vehículo que no enciende debido a una avería interna del módulo.

Debido a la cantidad de sistemas controlados por el BCM, es indispensable realizar un diagnóstico adecuado para diferenciar una avería del módulo de problemas externos relacionados con cableado, actuadores, sensores o alimentación eléctrica.

IC – Panel de Instrumentos

El IC (Instrument Cluster) o panel de instrumentos es la unidad electrónica encargada de mostrar al conductor información relacionada con el funcionamiento y estado del vehículo.

Puede recibir información directamente de sensores o mediante las redes de comunicación del vehículo.

Entre sus funciones se encuentran:

• Indicación de velocidad.
• Revoluciones del motor.
• Nivel de combustible.
• Temperatura del motor.
• Testigos de advertencia.
• Información del vehículo.
• Pantallas multifunción.
• Comunicación con otros módulos electrónicos.

Fallas electrónicas frecuentes

• Marcación incorrecta de los medidores.
• Indicadores que permanecen en posiciones incorrectas.
• Funcionamiento errático de agujas o indicadores.
• Pantallas que no encienden.
• Pérdida parcial de segmentos o información.
• Iluminación intermitente.
• Panel que se apaga durante la conducción.
• Reinicios inesperados.
• Funcionamiento incorrecto cuando aumenta la temperatura.
• Pérdida de comunicación con el panel de instrumentos.
• Fallas intermitentes de alimentación.

ABS / ESP – Módulo de Control de Frenos y Estabilidad

El módulo ABS/ESP administra diferentes funciones relacionadas con el sistema antibloqueo de frenos, control de tracción y control electrónico de estabilidad.

Recibe información de los sensores de velocidad de las ruedas y otros sensores del vehículo para controlar la unidad hidráulica mediante motores, electroválvulas y circuitos electrónicos de potencia.

Síntomas que pueden indicar una avería electrónica del módulo ABS

• Testigo ABS encendido permanentemente.
• Testigo de control de tracción o estabilidad encendido.
• Varios testigos relacionados con el sistema de frenos encendidos simultáneamente.
• Imposibilidad de borrar determinados códigos de falla.
• Códigos que reaparecen inmediatamente después de ser eliminados.
• Pérdida de comunicación con el módulo ABS.
• Comunicación intermitente.
• Fallas internas del módulo de control.
• Problemas en circuitos electrónicos de alimentación.
• Fallas en el control de electroválvulas.
• Fallas en los circuitos de activación del motor de la bomba hidráulica.

Entre los códigos que pueden encontrarse asociados a determinadas averías electrónicas internas se encuentran:

U3000 / U3000-49 – Fallas internas del módulo de control.

Frecuentes en diferentes aplicaciones Ford y otros fabricantes.

C2200 – Falla electrónica interna del módulo ABS.

Código presente en diferentes vehículos Chrysler, Dodge, Jeep, Mercedes-Benz, BMW, General Motors, Volvo, Suzuki y Subaru, entre otros.

C056D – Falla de hardware de la unidad electrónica de control.

Presente en determinadas aplicaciones General Motors.

16352 – Unidad de control dañada.

Presente en determinadas aplicaciones del Grupo Volkswagen.

01130 – Señal de funcionamiento del ABS fuera de tolerancia o señal no plausible.

Encontrado en diferentes aplicaciones del Grupo Volkswagen.

C1061 / C1063 – Fallas relacionadas con el circuito de alimentación y control de las electroválvulas.

Presentes en determinadas aplicaciones Suzuki Grand Vitara.

La presencia de estos códigos no significa automáticamente que el módulo ABS deba ser reparado.

Antes de determinar una avería electrónica interna es necesario verificar el estado de la batería y sistema de carga, alimentaciones y masas del módulo, sensores de velocidad de rueda, cableado, conectores, motor de la bomba hidráulica y posibles daños ocasionados por humedad o corrosión.

¿Cuándo debe evaluarse un módulo electrónico en laboratorio?

Recomendamos realizar una evaluación especializada cuando:

• El módulo no tiene comunicación con el equipo de diagnóstico.
• Existen alimentaciones y masas correctas, pero la unidad electrónica no responde.
• Un actuador no es controlado correctamente por el módulo.
• Existen códigos relacionados con circuitos eléctricos que permanecen después de verificar el componente, cableado y conectores.
• El vehículo presenta fallas intermitentes relacionadas con temperatura o vibraciones.
• Existen códigos internos del módulo que no pueden ser eliminados.
• El vehículo no enciende y las pruebas realizadas indican una posible avería de la unidad electrónica.
• Se han descartado correctamente las causas externas antes de sustituir el módulo.

Nuestro proceso de diagnóstico y reparación

En EKUS aplicamos procedimientos técnicos para determinar el origen de la avería y establecer la viabilidad de reparación del módulo electrónico.

El proceso puede comprender:

1. Recepción de la unidad e información de la falla

Documentamos los síntomas del vehículo, códigos de diagnóstico y pruebas realizadas previamente.

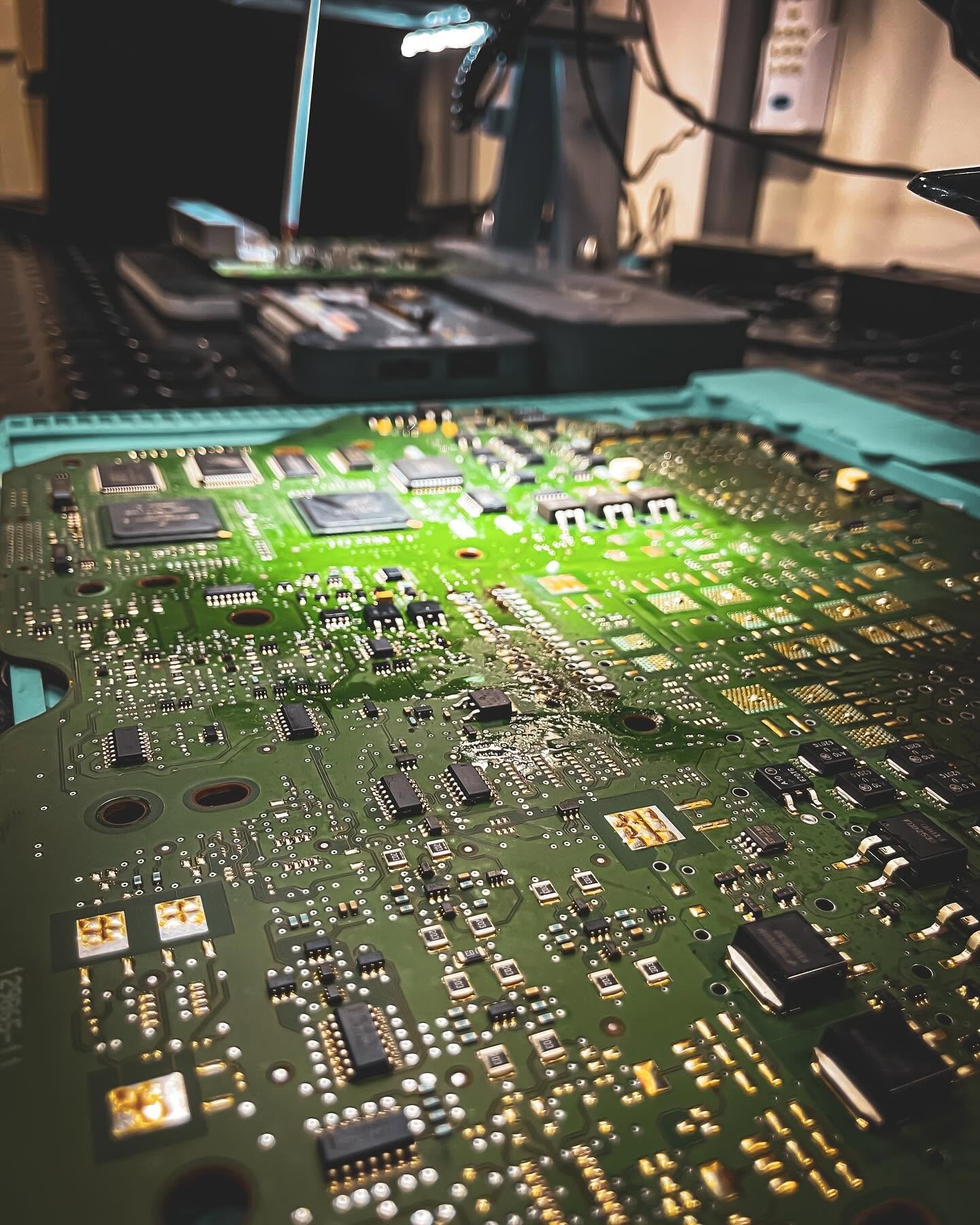

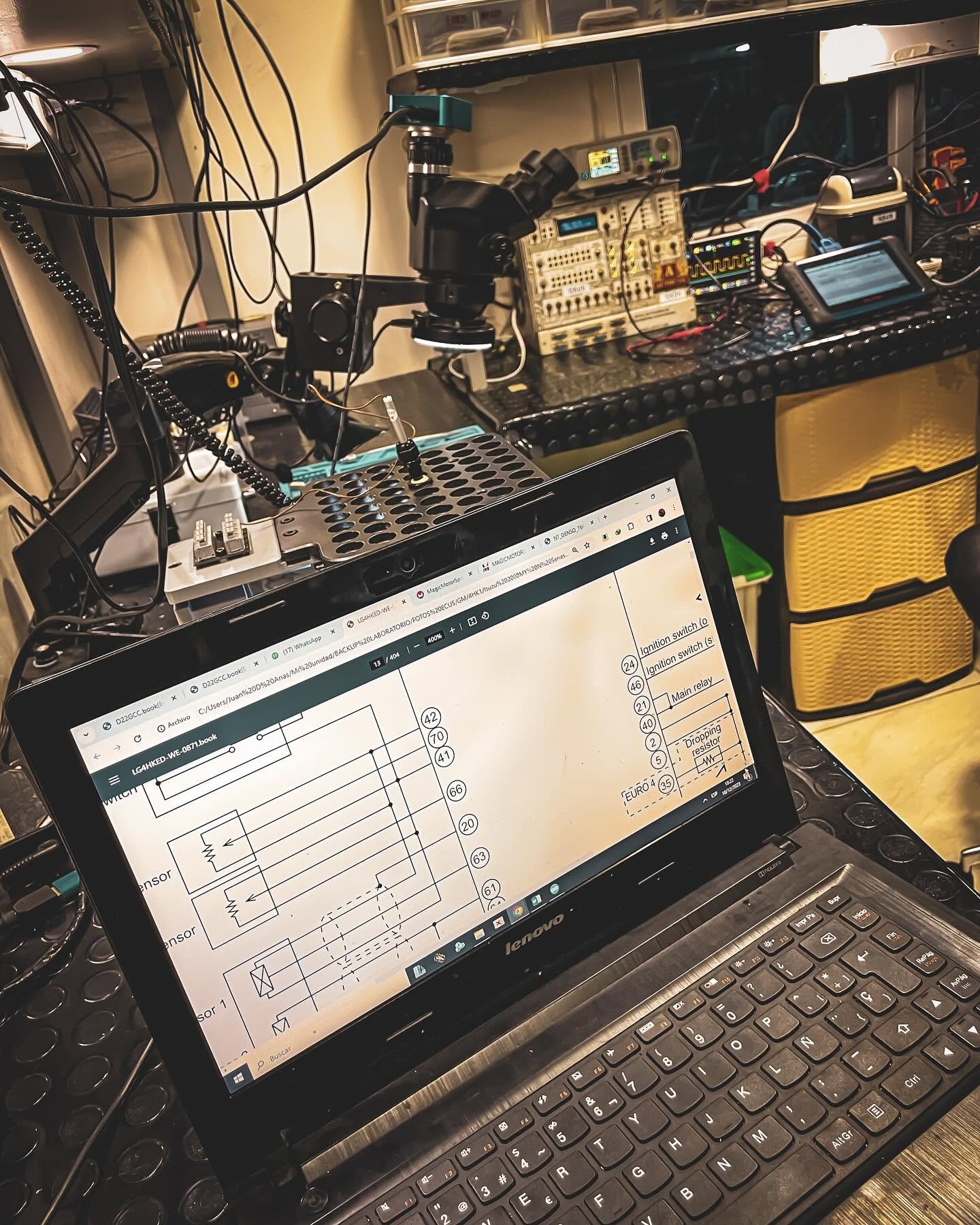

2. Inspección y diagnóstico electrónico

Evaluamos las condiciones generales del módulo, circuitos de alimentación, comunicaciones, etapas de potencia y áreas relacionadas con la falla reportada.

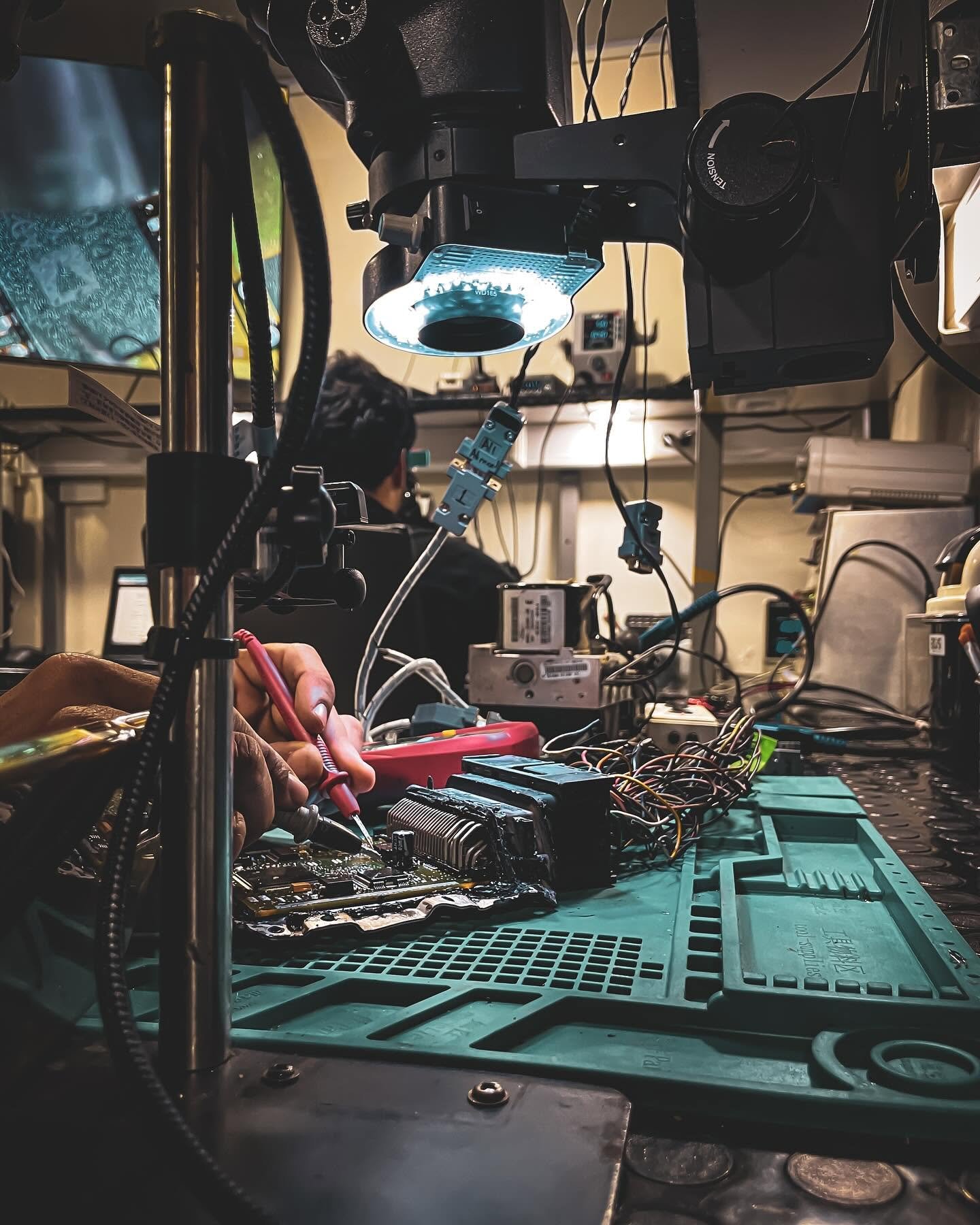

3. Localización de la avería

Realizamos mediciones y pruebas electrónicas para identificar los componentes o circuitos afectados.

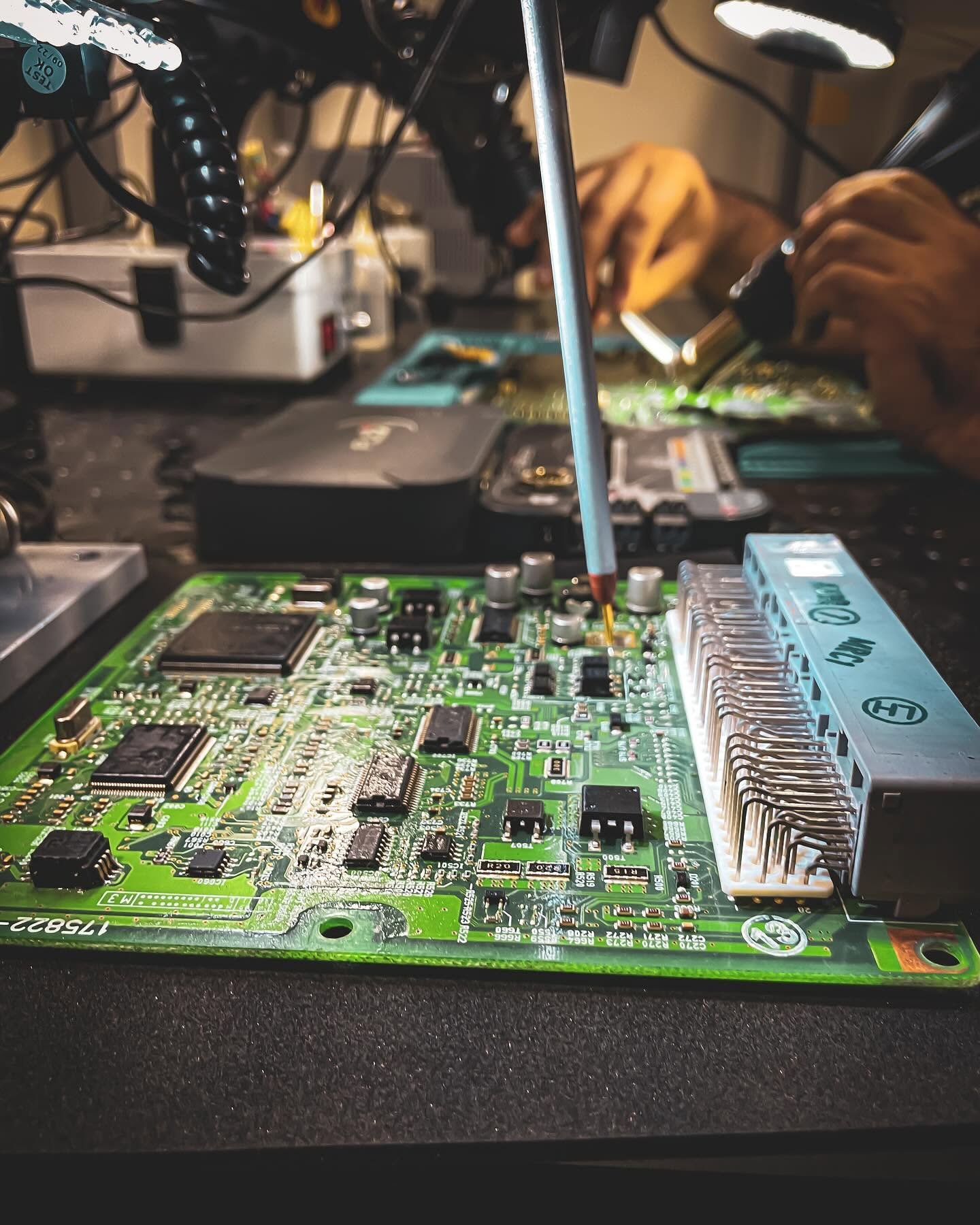

4. Reparación electrónica

Intervenimos los circuitos afectados mediante procedimientos técnicos y componentes adecuados para la aplicación.

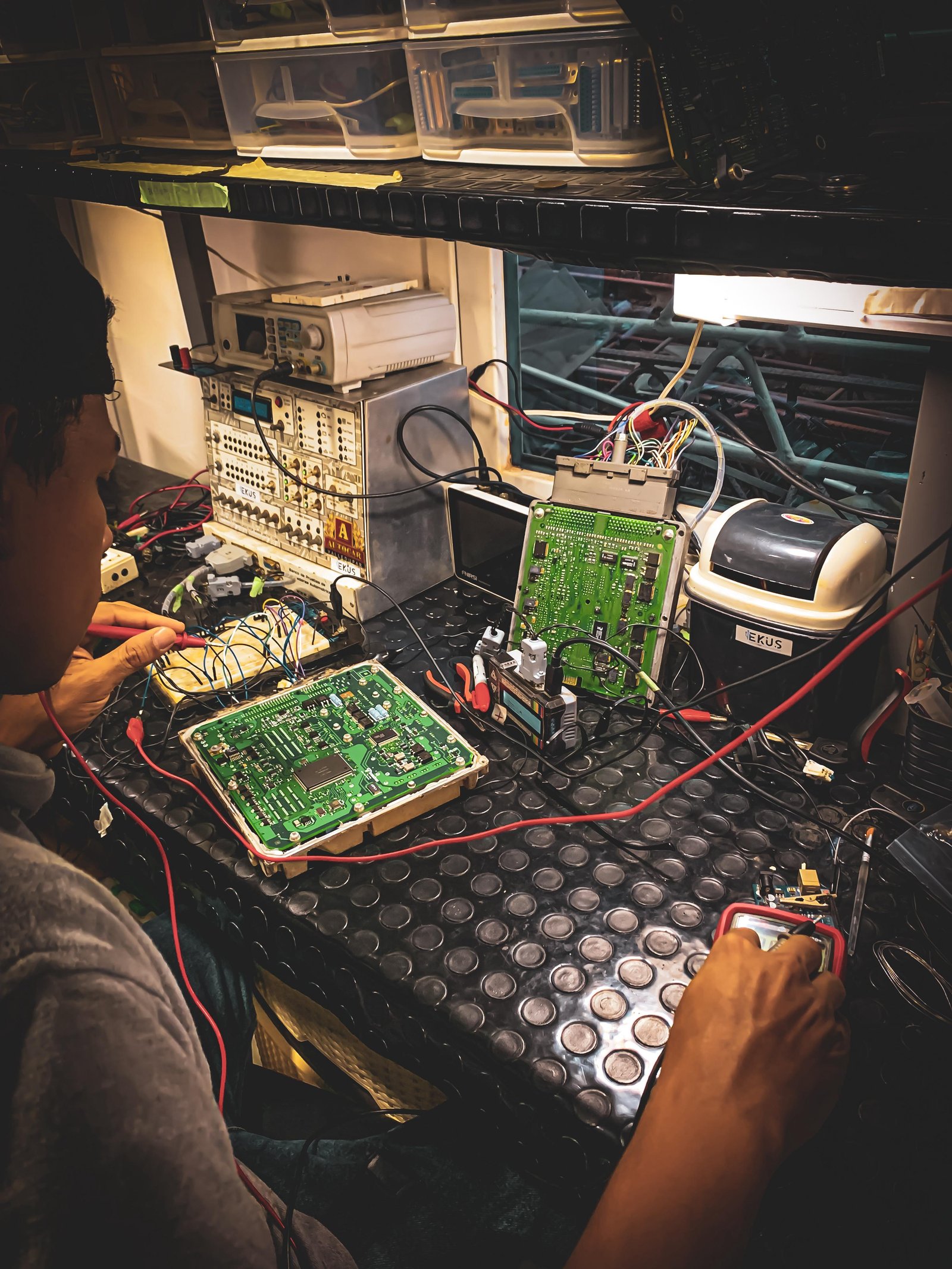

5. Pruebas y validación

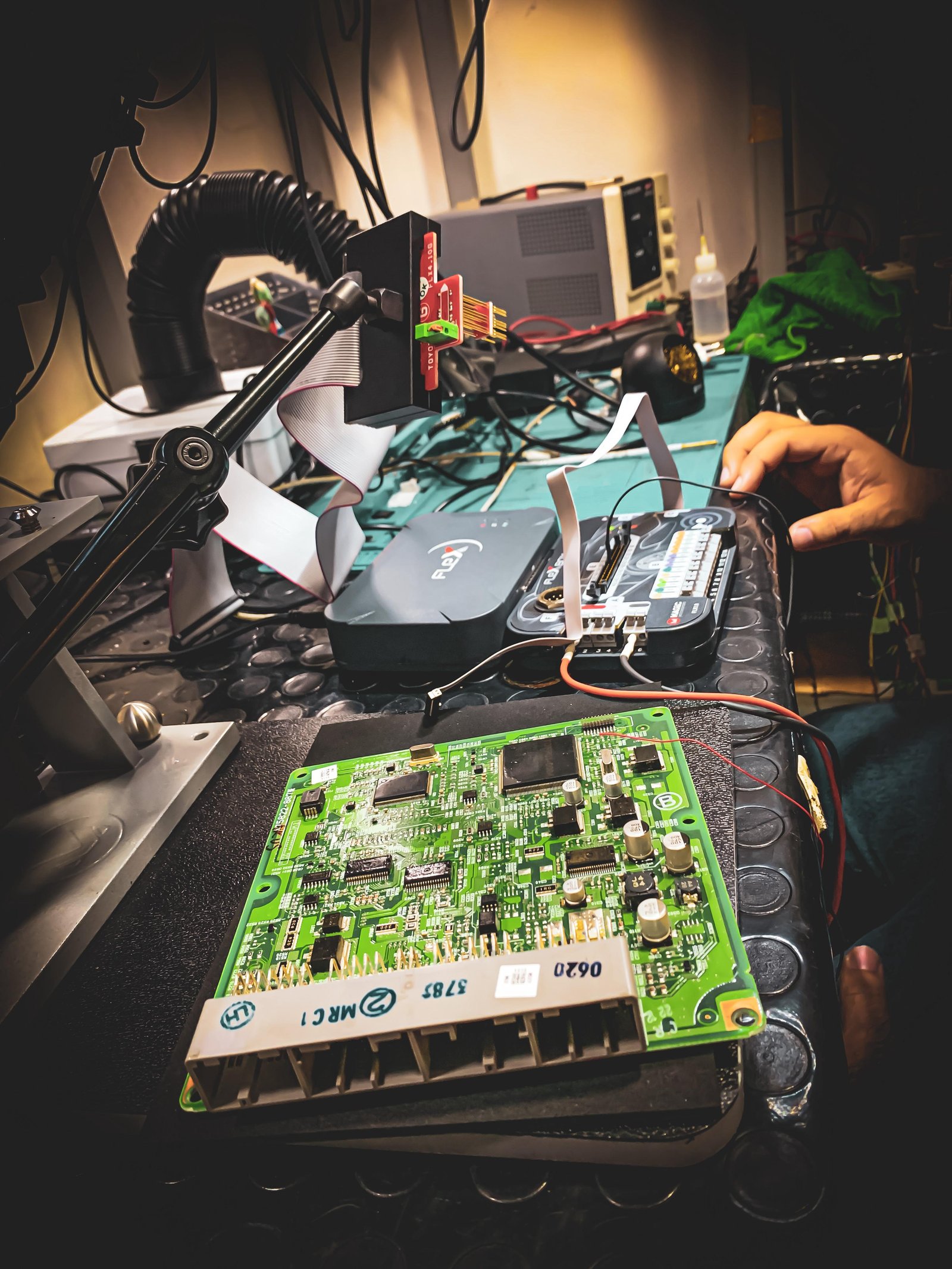

Realizamos pruebas electrónicas y funcionales aplicables para verificar el funcionamiento de los circuitos intervenidos.

6. Informe y recomendaciones técnicas

Cuando las condiciones del servicio lo requieren, proporcionamos información sobre la falla encontrada y recomendaciones relacionadas con posibles causas externas que deben ser verificadas antes de instalar nuevamente el módulo.

¿Por qué confiar la reparación de un módulo electrónico a EKUS?

La reparación electrónica automotriz requiere conocimientos especializados, equipos de diagnóstico y procedimientos adecuados.

En EKUS combinamos ingeniería electrónica, diagnóstico automotriz y experiencia en sistemas electrónicos vehiculares para analizar cada unidad desde una perspectiva técnica.

Nuestro laboratorio está orientado a brindar soporte especializado a talleres automotrices, centros de diagnóstico, concesionarios, empresas de transporte, propietarios de vehículos y organizaciones que requieren soluciones profesionales en electrónica automotriz.

Antes de reemplazar un módulo electrónico, permita que nuestro equipo evalúe técnicamente la posibilidad de diagnóstico y reparación.

Solicite una evaluación técnica de su módulo electrónico.

Programación y configuración de módulos electrónicos automotrices

Programación especializada para la sustitución, configuración y puesta en servicio de módulos electrónicos

Los vehículos modernos integran múltiples módulos electrónicos que trabajan de forma coordinada para controlar el motor, la transmisión, los sistemas de seguridad, la carrocería, el confort y otras funciones del vehículo.

Cuando una unidad electrónica es reemplazada, en muchos casos no es suficiente con instalar físicamente el nuevo módulo.

Dependiendo del fabricante, modelo, arquitectura electrónica y sistema intervenido, puede ser necesario realizar procedimientos de programación, codificación, configuración, parametrización, adaptación o sincronización para que el módulo sea correctamente reconocido y pueda funcionar dentro del vehículo.

En EKUS Electrónica Automotriz contamos con un equipo de ingenieros y capacidades técnicas para realizar procedimientos especializados relacionados con la sustitución, configuración y puesta en servicio de módulos electrónicos automotrices.

Nuestro objetivo es determinar el procedimiento adecuado para cada aplicación y realizar la programación necesaria de acuerdo con las características técnicas y el equipamiento del vehículo.

Programación de módulos por reemplazo

Cuando un módulo electrónico presenta una avería que no puede ser reparada o su sustitución resulta técnicamente más conveniente, puede ser necesario instalar una nueva unidad electrónica.

El módulo de reemplazo puede ser:

• Nuevo y sin programar.
• Nuevo y preprogramado parcialmente por el fabricante.
• Remanufacturado.
• Recuperado de otro vehículo.
• Una unidad electrónica compatible utilizada como reemplazo.

Dependiendo del sistema, el módulo puede requerir diferentes procedimientos antes de funcionar correctamente.

Entre ellos se encuentran:

• Instalación y programación del software correspondiente.
• Programación de la unidad de reemplazo.
• Configuración de las características del vehículo.
• Codificación del módulo.
• Parametrización de funciones.
• Adaptación del módulo a la red electrónica del vehículo.
• Sincronización con otras unidades electrónicas.
• Programación de datos de identificación.
• Procedimientos relacionados con los sistemas de seguridad e inmovilización.
• Calibraciones y aprendizajes posteriores a la instalación.

Nuestro equipo analiza cada aplicación para determinar el procedimiento necesario para instalar correctamente la unidad electrónica de reemplazo.

Configuración de módulos según el equipamiento del vehículo

Un mismo modelo de vehículo puede fabricarse con diferentes niveles de equipamiento, motorizaciones, transmisiones y sistemas electrónicos.

Por esta razón, dos módulos físicamente similares o incluso con referencias compatibles pueden requerir configuraciones diferentes.

La configuración electrónica permite adaptar el funcionamiento del módulo a las características específicas del vehículo.

Entre las variables que pueden requerir configuración se encuentran:

• Tipo de motor.
• Tipo de transmisión.
• Sistema de tracción.
• Tamaño y configuración de neumáticos.
• Sistemas ABS, control de tracción y estabilidad.
• Sistemas de iluminación.
• Sensores de estacionamiento.
• Cámaras y sistemas de asistencia al conductor.
• Sistemas de climatización.
• Equipamiento interior.
• Sistemas de acceso y cierre centralizado.
• Sistemas de seguridad.
• Equipamiento opcional instalado de fábrica.

Una configuración incorrecta puede provocar códigos de diagnóstico, pérdida de funciones, mensajes de advertencia en el panel de instrumentos o funcionamiento incorrecto de determinados sistemas.

En EKUS realizamos procedimientos de configuración, codificación y parametrización para adaptar los módulos electrónicos a las características correspondientes del vehículo.

¿Qué módulos pueden requerir programación después de ser reemplazados?

La necesidad de programación depende del fabricante, modelo, año, arquitectura electrónica y sistema instalado en el vehículo.

Entre las unidades electrónicas que frecuentemente requieren procedimientos de programación, configuración o adaptación se encuentran:

ECM – Módulo de Control del Motor

Después de sustituir un ECM puede ser necesario:

• Programar el software correspondiente al vehículo.
• Configurar las características del motor.
• Transferir información de la unidad original.
• Programar datos de identificación.
• Sincronizar el ECM con el sistema inmovilizador.
• Realizar aprendizajes y adaptaciones.
• Codificar inyectores en aplicaciones que lo requieran.

Un ECM incorrectamente programado puede provocar ausencia de arranque, códigos de diagnóstico, problemas de comunicación o funcionamiento incorrecto del motor.

PCM – Módulo de Control del Tren Motriz

Debido a que el PCM puede integrar funciones relacionadas con el control del motor y la transmisión, su reemplazo puede requerir diferentes procedimientos de programación.

Entre ellos:

• Programación del software.
• Configuración del motor.
• Configuración de la transmisión.
• Programación de datos de identificación.
• Adaptación al sistema inmovilizador.
• Configuración del equipamiento del vehículo.
• Procedimientos de aprendizaje posteriores a la programación.

La instalación de un PCM sin la programación correspondiente puede impedir el arranque del vehículo o provocar problemas en el funcionamiento del motor y la transmisión.

TCM – Módulo de Control de la Transmisión

Cuando se reemplaza una unidad de control de transmisión puede ser necesario:

• Programar el software correspondiente.
• Configurar el tipo de transmisión.
• Programar parámetros específicos del vehículo.
• Realizar procedimientos de adaptación.
• Restablecer valores aprendidos.
• Ejecutar aprendizajes de embragues.
• Realizar procedimientos de aprendizaje de cambios o presión.

Estos procedimientos dependen del diseño y tecnología utilizada por cada fabricante.

BCM – Módulo de Control de Carrocería

El BCM administra múltiples funciones relacionadas con los sistemas eléctricos, de confort y seguridad del vehículo.

Después de su sustitución puede ser necesario:

• Programar el módulo.
• Configurar el equipamiento del vehículo.
• Codificar diferentes funciones.
• Programar datos de identificación.
• Configurar sistemas de iluminación.
• Configurar sistemas de cierre centralizado.
• Adaptar el módulo a la arquitectura electrónica del vehículo.
• Realizar procedimientos relacionados con el inmovilizador o sistema de seguridad.

Una configuración incorrecta del BCM puede provocar pérdida de funciones, códigos de diagnóstico, problemas de comunicación o incluso impedir el arranque del vehículo.

ABS / ESP – Módulo de Control de Frenos y Estabilidad

Después del reemplazo de una unidad ABS o ESP pueden requerirse procedimientos como:

• Programación del módulo.
• Configuración del vehículo.
• Codificación de variantes.
• Parametrización del sistema.
• Programación de datos específicos del vehículo.
• Calibración del sensor de ángulo de dirección.
• Calibración de sensores relacionados con el sistema de estabilidad.
• Procedimientos de purgado electrónico.
• Inicialización y aprendizajes.

Instalar una unidad ABS sin la configuración correspondiente puede provocar códigos de diagnóstico, testigos encendidos o funcionamiento incorrecto de los sistemas de seguridad activa.

IC – Panel de Instrumentos

Los paneles de instrumentos modernos forman parte de la arquitectura electrónica y de seguridad del vehículo.

Dependiendo de la aplicación, después de sustituir el panel puede ser necesario:

• Programar el módulo.
• Configurar el equipamiento.
• Codificar funciones.
• Programar datos de identificación.
• Sincronizar el panel con otros módulos.
• Realizar procedimientos relacionados con sistemas de seguridad.

Módulos de airbag SRS

Cuando una unidad de control del sistema de airbag es reemplazada puede requerir:

• Programación.
• Codificación.
• Configuración según el equipamiento del vehículo.
• Parametrización del sistema.
• Programación de datos específicos de la aplicación.
• Inicialización de componentes relacionados.

La configuración correcta es especialmente importante debido a que estos módulos forman parte de los sistemas de seguridad pasiva del vehículo.

Otros módulos electrónicos

Los vehículos modernos pueden incorporar decenas de unidades electrónicas adicionales que pueden requerir programación después de ser reemplazadas.

Entre ellas:

• Módulos de dirección asistida eléctrica EPS.
• Módulos de climatización.
• Módulos de iluminación.
• Módulos de puertas.
• Unidades de control de sistemas 4x4.
• Módulos de estacionamiento.
• Cámaras.
• Radares.
• Módulos de asistencia al conductor ADAS.
• Sistemas multimedia.
• Módulos gateway.
• Unidades telemáticas.

Cada sistema puede requerir procedimientos específicos establecidos por el fabricante.

Programación, codificación, configuración y adaptación: ¿cuál es la diferencia?

Aunque estos términos suelen utilizarse indistintamente, representan procedimientos diferentes.

Programación de software

Consiste en escribir, instalar o actualizar el software operativo dentro de una unidad electrónica.

Codificación

Permite definir determinadas funciones y características que debe utilizar el módulo dentro del vehículo.

Configuración

Establece las características del vehículo y el equipamiento con el que debe trabajar la unidad electrónica.

Parametrización

Consiste en cargar parámetros específicos necesarios para el funcionamiento de determinados sistemas.

Adaptación y aprendizaje

Permite que el módulo reconozca componentes, posiciones, valores o condiciones necesarias para operar correctamente.

Sincronización

Permite establecer la correcta relación entre diferentes módulos electrónicos que deben trabajar conjuntamente.

Determinar correctamente qué procedimiento necesita cada vehículo es fundamental para realizar una intervención adecuada.

Actualización de software de módulos electrónicos

No todos los problemas electrónicos de un vehículo tienen origen en una avería física del módulo.

En determinadas aplicaciones, los fabricantes identifican problemas de funcionamiento relacionados con el software instalado en las unidades electrónicas.

Estos problemas pueden provocar:

• Códigos de diagnóstico recurrentes.
• Testigos de advertencia.
• Funcionamiento irregular del motor.
• Problemas en los cambios de transmisión.
• Descarga de batería.
• Errores de comunicación.
• Activaciones incorrectas de determinados sistemas.
• Fallas intermitentes.
• Problemas relacionados con sistemas de emisiones.
• Comportamientos incorrectos de diferentes sistemas electrónicos.

Cuando el fabricante identifica una condición conocida puede publicar un Boletín de Servicio Técnico (TSB), instrucciones de servicio, campañas técnicas o procedimientos de diagnóstico.

En algunos casos, la solución técnica establecida puede incluir la actualización o reprogramación del software de uno o varios módulos electrónicos.

Actualizaciones de software y boletines técnicos del fabricante

Los boletines técnicos constituyen una fuente de información importante durante el diagnóstico de vehículos modernos.

Un fabricante puede identificar que determinados vehículos presentan un problema repetitivo bajo condiciones específicas.

Después de analizar el problema puede desarrollar una solución técnica que incluya:

• Procedimientos adicionales de diagnóstico.
• Modificación de componentes.
• Cambios en procedimientos de reparación.
• Actualización del software de una unidad electrónica.
• Reprogramación de diferentes módulos.
• Nuevas calibraciones.
• Modificaciones en estrategias de funcionamiento.

Por esta razón, antes de reemplazar o reparar determinados componentes electrónicos es importante verificar si existen procedimientos técnicos o actualizaciones de software aplicables al vehículo.

En EKUS integramos el análisis de información técnica, diagnóstico electrónico y procedimientos de programación para determinar la solución adecuada de acuerdo con cada aplicación.

¿Cuándo puede un vehículo requerir una actualización de software?

Una evaluación de software puede ser recomendable cuando:

• Existe un boletín técnico relacionado con los síntomas del vehículo.
• El fabricante ha publicado una actualización para solucionar una condición conocida.
• Existen códigos de diagnóstico recurrentes después de verificar correctamente el sistema.
• El vehículo presenta fallas intermitentes sin una avería física evidente.
• Existen problemas de funcionamiento relacionados con una versión determinada del software.
• Se instala una unidad electrónica de reemplazo.
• Un procedimiento técnico del fabricante establece la necesidad de reprogramación.
• Se han realizado modificaciones o sustituciones de componentes que requieren una actualización o adaptación posterior.

La actualización de software debe realizarse después de un diagnóstico adecuado y siguiendo los procedimientos correspondientes para cada fabricante.

Nuestro alcance en programación y configuración

En EKUS brindamos soluciones relacionadas con:

• Programación de módulos electrónicos por reemplazo.
• Configuración de módulos según el equipamiento del vehículo.
• Codificación y parametrización.
• Adaptación de unidades electrónicas nuevas y usadas cuando la aplicación lo permite.
• Transferencia de información entre módulos compatibles.
• Sincronización de unidades electrónicas.
• Programación de datos de identificación.
• Procedimientos relacionados con sistemas inmovilizadores.
• Programación y adaptación de llaves en aplicaciones compatibles.
• Actualización de software de módulos electrónicos.
• Aplicación de procedimientos técnicos establecidos por fabricantes.
• Diagnóstico de problemas posteriores al reemplazo de módulos.
• Recuperación de unidades electrónicas afectadas durante procedimientos de programación cuando técnicamente sea posible.

Tecnología y procedimientos de programación

Dependiendo del vehículo, módulo y procedimiento requerido, la programación puede realizarse mediante diferentes métodos de acceso.

Entre ellos:

Programación mediante diagnóstico

Procedimientos realizados a través del conector de diagnóstico del vehículo.

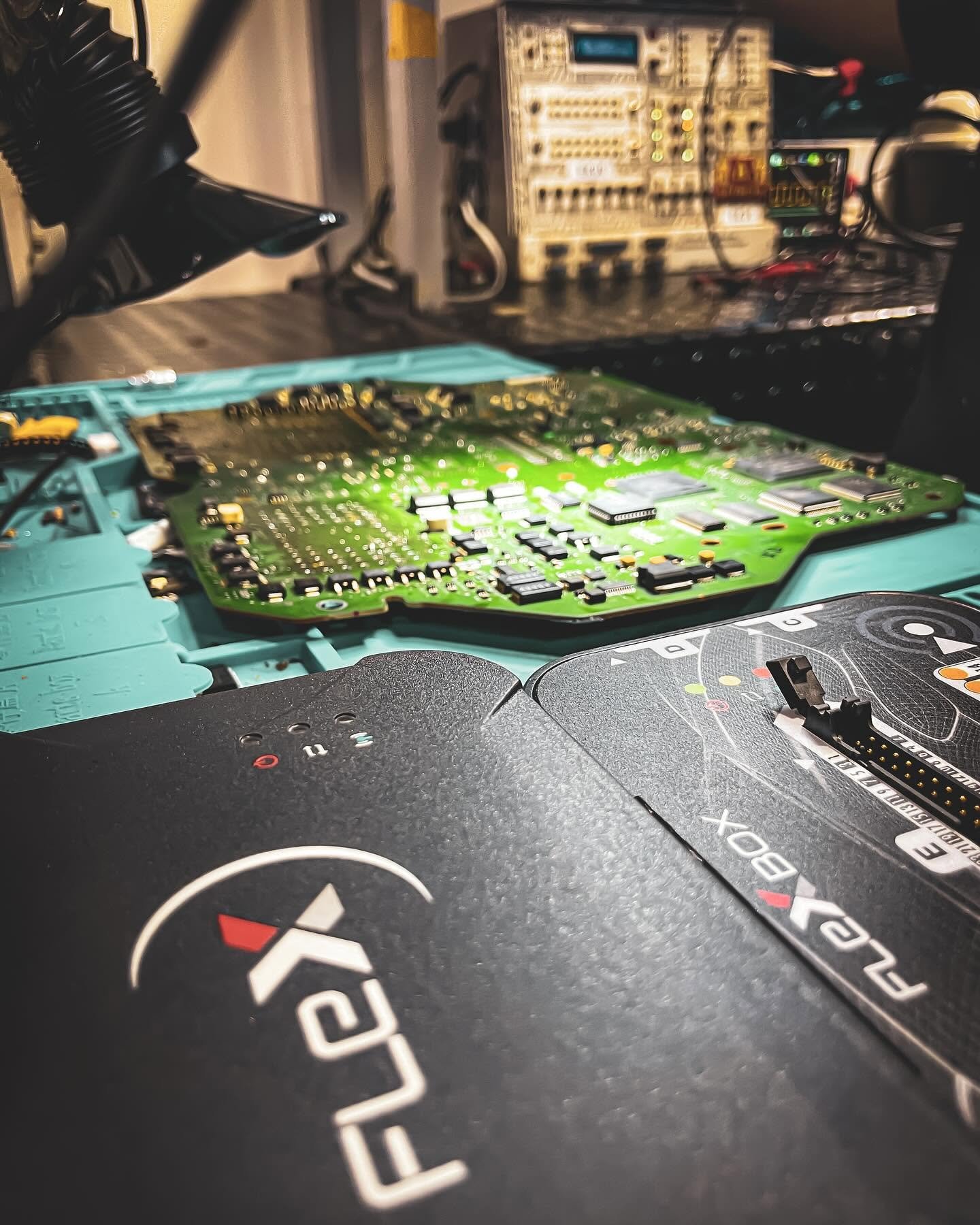

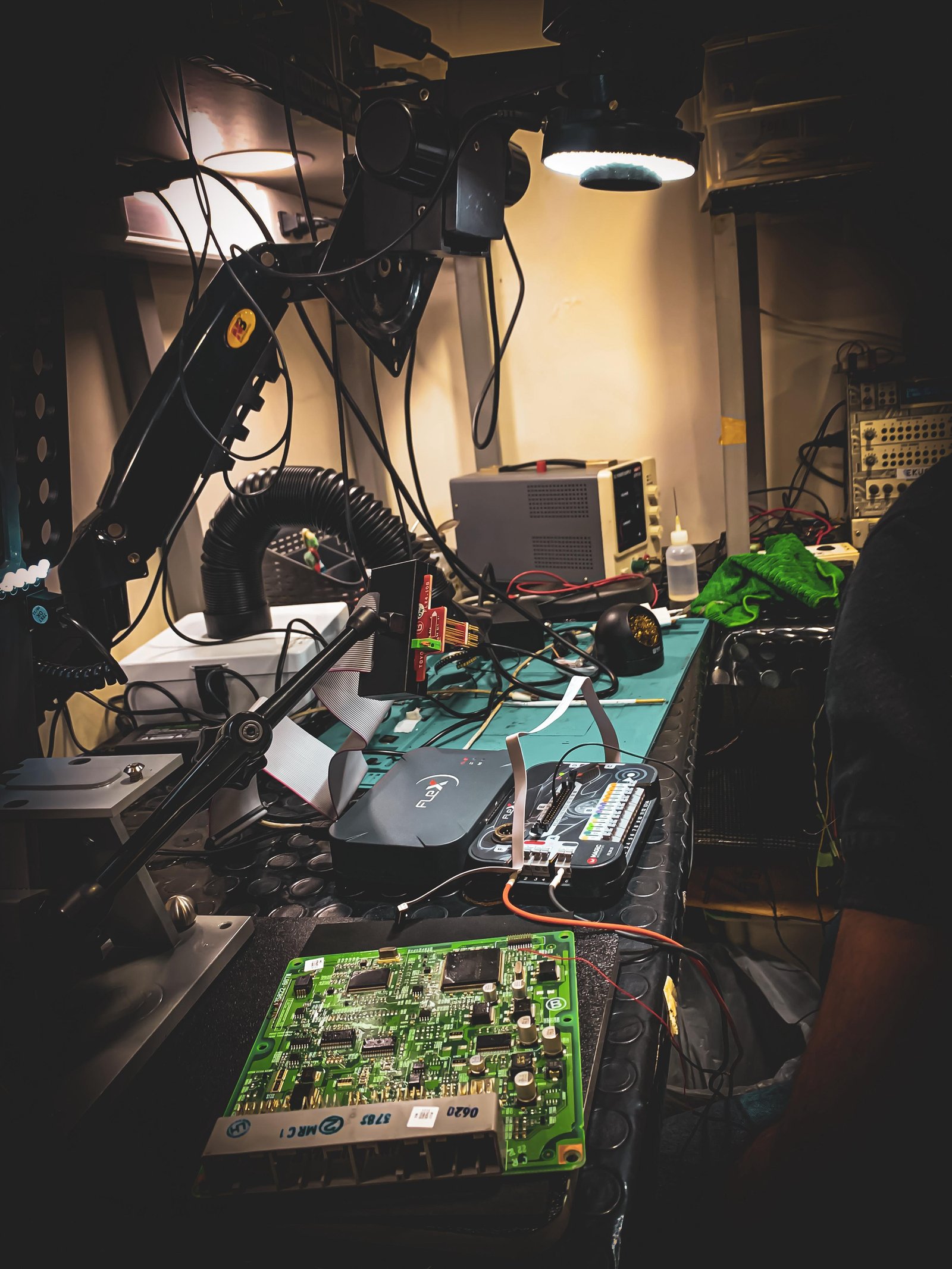

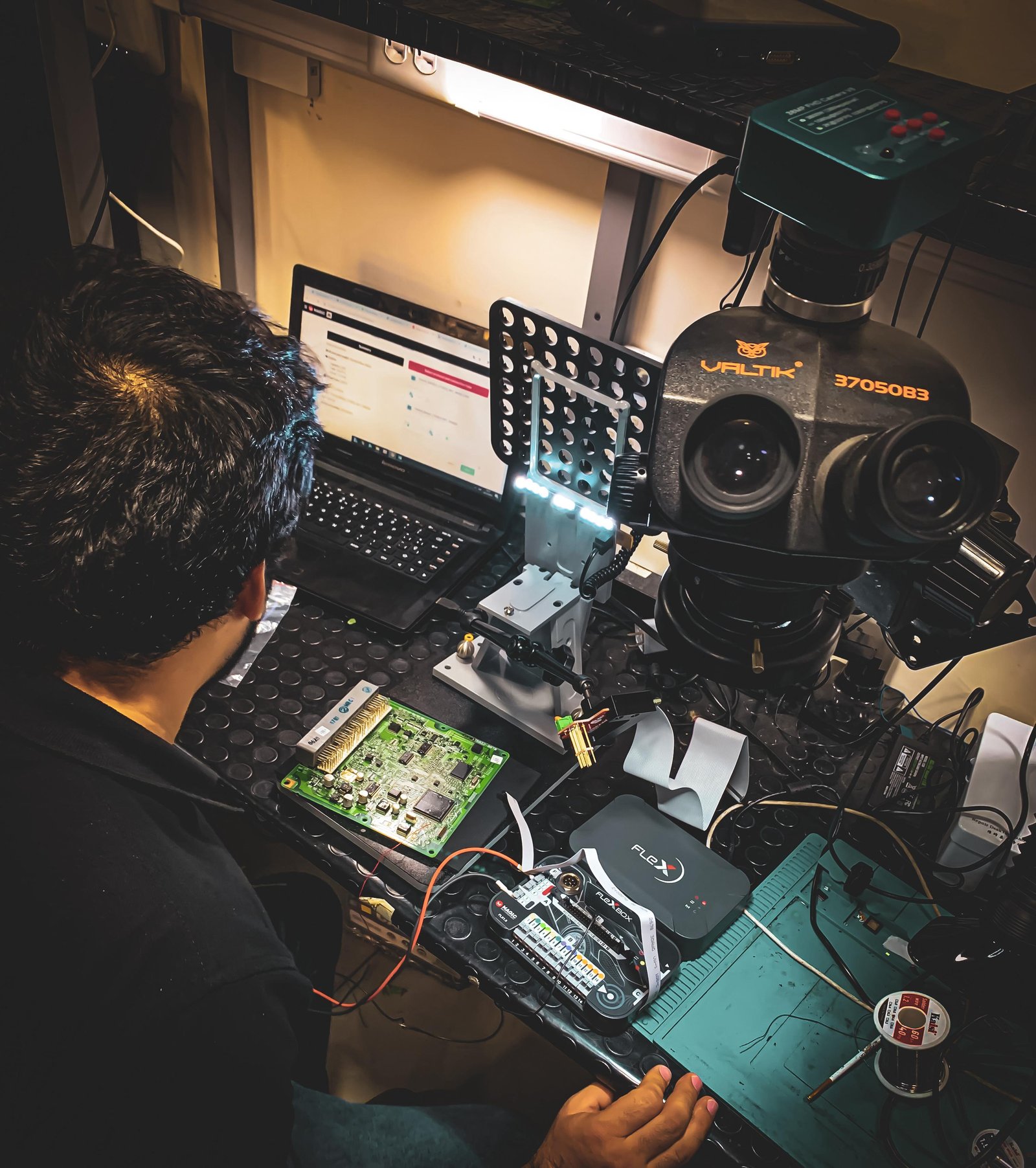

Programación en banco

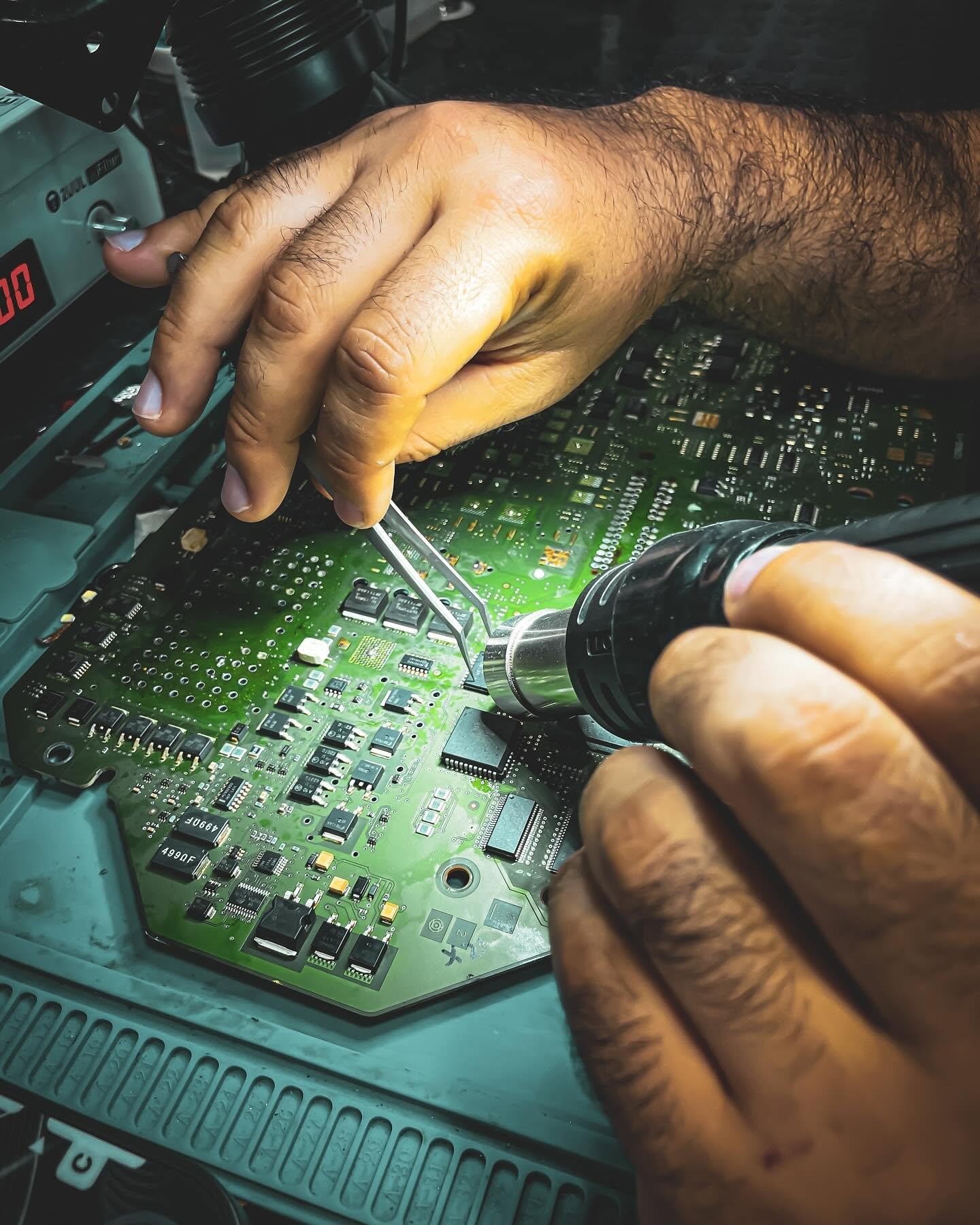

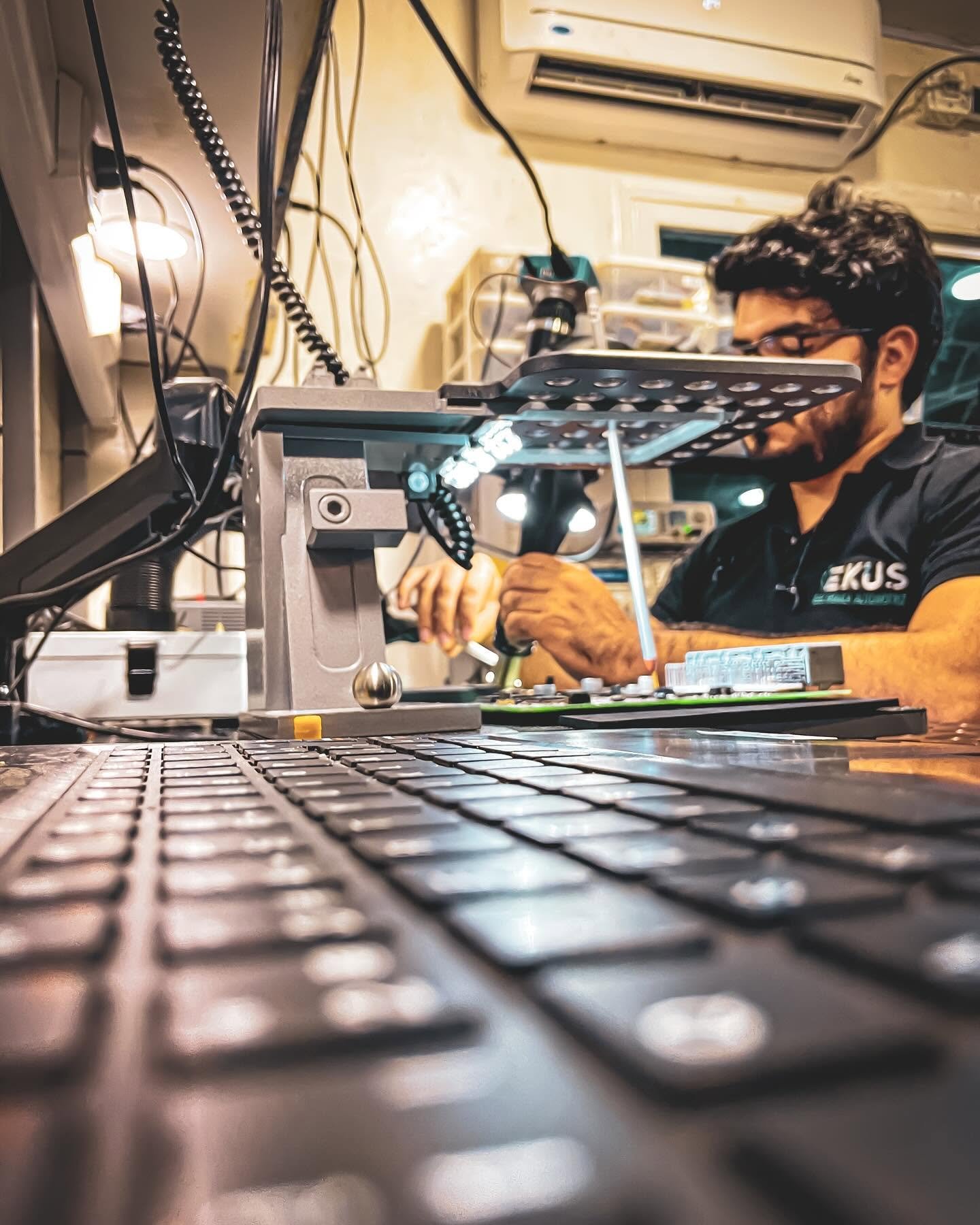

Permite trabajar directamente con el módulo electrónico utilizando conexiones específicas de alimentación y comunicación.

Programación mediante modos especiales de acceso

En determinadas unidades electrónicas puede ser necesario utilizar procedimientos técnicos específicos para acceder a las memorias y sistemas internos del módulo.

Programación en línea

Algunos fabricantes requieren comunicación con sus plataformas oficiales para descargar software, obtener configuraciones específicas o realizar determinados procedimientos de programación.

La selección del procedimiento adecuado depende de la tecnología utilizada por el fabricante y del objetivo de la intervención.

¿Por qué realizar la programación de módulos electrónicos con EKUS?

La sustitución de una unidad electrónica moderna requiere mucho más que instalar físicamente un módulo.

Una programación incorrecta, una referencia incompatible, una configuración equivocada o la interrupción de un procedimiento pueden provocar pérdida de funciones, códigos de diagnóstico o incluso dejar la unidad electrónica fuera de servicio.

En EKUS Electrónica Automotriz combinamos conocimientos de ingeniería electrónica, diagnóstico automotriz, programación de unidades electrónicas e información técnica para realizar procedimientos especializados de configuración y puesta en servicio de módulos.

Nuestro equipo evalúa las características del vehículo, la unidad electrónica instalada y los procedimientos necesarios para determinar la solución técnica adecuada.

Si necesita reemplazar, programar, configurar o actualizar un módulo electrónico, nuestro equipo puede evaluar su aplicación y determinar el procedimiento técnico requerido.

Solicite una evaluación técnica de su vehículo o módulo electrónico.

Emisiones y Postratamiento

Diagnóstico especializado de sistemas de control de emisiones y postratamiento

Los vehículos modernos incorporan sistemas electrónicos, mecánicos y químicos diseñados para controlar las emisiones contaminantes generadas durante el proceso de combustión.

Tecnologías como EGR, DPF, SCR, AdBlue/DEF, catalizadores de oxidación, sensores NOx, sensores de temperatura de gases de escape, sensores de presión diferencial y sistemas electrónicos de dosificación trabajan de manera coordinada bajo la supervisión de diferentes módulos de control.

Una falla en cualquiera de estos componentes puede generar códigos de diagnóstico, pérdida de potencia, aumento del consumo de combustible, regeneraciones frecuentes, limitaciones de torque y velocidad, consumo incorrecto de AdBlue/DEF o incluso restricciones para el arranque del vehículo.

En EKUS Electrónica Automotriz contamos con un equipo de ingenieros especializado en electrónica y diagnóstico automotriz para analizar el funcionamiento de los sistemas de emisiones y postratamiento, identificar el origen de las fallas y establecer la solución técnica adecuada para cada aplicación.

Nuestro trabajo no se limita a sustituir componentes indicados por un código de diagnóstico.

Analizamos el funcionamiento integral del sistema para determinar si el origen de la avería está relacionado con problemas mecánicos, eléctricos, electrónicos, de comunicación, software, calibración, sensores, actuadores o condiciones de operación del vehículo.

Nuestro alcance en sistemas de emisiones y postratamiento

Brindamos servicios especializados relacionados con el diagnóstico, reparación y funcionamiento de sistemas de control de emisiones.

Nuestro alcance comprende:

• Diagnóstico de sistemas EGR.
• Diagnóstico de filtros de partículas DPF.
• Evaluación de estrategias y condiciones de regeneración.
• Diagnóstico de sistemas SCR.
• Diagnóstico de sistemas AdBlue y DEF.
• Evaluación de eficiencia de catalizadores.
• Diagnóstico de sensores NOx.
• Diagnóstico de sensores de temperatura de gases de escape EGT.
• Diagnóstico de sensores de presión diferencial.
• Evaluación de sistemas de dosificación de urea.
• Diagnóstico de bombas, módulos y unidades de suministro.
• Diagnóstico de inyectores y dosificadores de AdBlue/DEF.
• Evaluación de calentadores de líneas y depósitos.
• Diagnóstico de circuitos eléctricos y electrónicos.
• Análisis de redes de comunicación entre módulos.
• Diagnóstico y reparación electrónica de ECM, ACM, DCU y otros módulos relacionados con el postratamiento.
• Programación, configuración y actualización de software cuando la aplicación lo requiere.
• Análisis de boletines técnicos y procedimientos establecidos por los fabricantes.
• Diagnóstico de pérdida de potencia, limitación de torque, velocidad y restricciones de arranque relacionadas con fallas del sistema de emisiones.

EGR – Sistema de Recirculación de Gases de Escape

El sistema EGR (Exhaust Gas Recirculation) recircula una cantidad controlada de gases de escape hacia la admisión del motor.

Su función principal es reducir la formación de óxidos de nitrógeno, conocidos como NOx, mediante la disminución de la temperatura máxima alcanzada durante el proceso de combustión.

Los sistemas EGR modernos pueden incorporar:

• Válvulas EGR eléctricas.
• Válvulas EGR neumáticas.
• Sensores de posición.
• Enfriadores de gases.
• Válvulas bypass.
• Sensores de temperatura.
• Sensores de presión.
• Circuitos electrónicos de control.

El ECM supervisa el funcionamiento del sistema y compara la posición solicitada de la válvula con la respuesta real del motor y de los diferentes sensores.

Fallas frecuentes del sistema EGR

• Acumulación excesiva de carbón.
• Válvula EGR bloqueada abierta.
• Válvula EGR bloqueada cerrada.
• Movimiento restringido del mecanismo.
• Fallas del motor eléctrico de la válvula.
• Problemas en el sensor de posición.
• Fallas en circuitos eléctricos.
• Alimentaciones o masas incorrectas.
• Problemas de cableado y conectores.
• Fugas en el sistema.
• Obstrucción del enfriador EGR.
• Problemas en válvulas bypass.
• Fallas en las etapas electrónicas de control del ECM.
• Problemas de software o estrategias de control.

Síntomas asociados

• Testigo de avería del motor encendido.
• Pérdida de potencia.
• Funcionamiento irregular del motor.
• Humo excesivo.
• Aumento del consumo de combustible.
• Problemas durante la aceleración.
• Regeneraciones frecuentes del DPF.
• Códigos de diagnóstico recurrentes.

Entre los códigos relacionados con el sistema pueden encontrarse P0400, P0401, P0402, P0403, P0404, P0405 y P0406, entre otros.

La presencia de estos códigos no significa automáticamente que la válvula EGR esté defectuosa.

Un diagnóstico adecuado debe considerar el flujo de aire del motor, presión de sobrealimentación, sensores de temperatura, sistema de admisión, escape, DPF y estrategias de funcionamiento utilizadas por el fabricante.

DPF – Filtro de Partículas Diésel

El DPF (Diesel Particulate Filter) tiene la función de capturar las partículas de hollín generadas durante la combustión del motor diésel.

A medida que el vehículo funciona, el filtro acumula partículas y aumenta progresivamente su nivel de saturación.

Para mantener el sistema operativo, el ECM ejecuta estrategias de regeneración que permiten elevar la temperatura de los gases de escape y oxidar el hollín acumulado.

Dependiendo del vehículo pueden existir diferentes tipos de regeneración:

• Regeneración pasiva.
• Regeneración activa.
• Regeneración estacionaria.
• Regeneración forzada mediante equipo de diagnóstico.

Para realizar correctamente una regeneración, el sistema debe cumplir determinadas condiciones de temperatura, carga del motor, presión diferencial y funcionamiento de sensores y actuadores.

Fallas frecuentes del sistema DPF

• Saturación excesiva de hollín.
• Acumulación elevada de cenizas.
• Regeneraciones interrumpidas.
• Regeneraciones excesivamente frecuentes.
• Imposibilidad de realizar regeneraciones.
• Sensor de presión diferencial defectuoso.
• Mangueras del sensor obstruidas, deterioradas o instaladas incorrectamente.
• Sensores EGT defectuosos.
• Temperaturas de escape insuficientes.
• Problemas en el sistema de inyección.
• Fallas en el sistema EGR.
• Consumo excesivo de aceite.
• Problemas de combustión.
• Fugas en el sistema de escape.
• Problemas de software o calibración.
• Datos incorrectos de carga de hollín o cenizas.

Síntomas asociados

• Testigo DPF encendido.
• Testigo de avería del motor.
• Pérdida de potencia.
• Limitación de torque.
• Aumento del consumo de combustible.
• Elevación frecuente del ralentí.
• Activación constante de regeneraciones.
• Ventiladores funcionando después de apagar el vehículo.
• Contaminación del aceite del motor con combustible.
• Modo de emergencia.

Entre los códigos relacionados con este sistema pueden encontrarse P2002, P242F, P2452, P2453, P2458 y P2463, entre otros.

En EKUS evaluamos las condiciones que provocaron la saturación o el funcionamiento incorrecto del DPF.

Nuestro objetivo es identificar la causa raíz del problema para evitar la sustitución innecesaria de componentes o la repetición de la avería.

Diagnóstico de regeneraciones frecuentes o fallidas

Una regeneración frecuente del DPF es normalmente consecuencia de una condición que debe ser diagnosticada.

Entre las posibles causas se encuentran:

• Combustión deficiente.
• Problemas en los inyectores.
• Exceso de producción de hollín.
• Fallas del sistema EGR.
• Temperatura de operación incorrecta del motor.
• Sensores EGT con lecturas incorrectas.
• Sensor de presión diferencial defectuoso.
• Fugas en admisión o escape.
• Problemas de sobrealimentación.
• Trayectos de operación que impiden completar las regeneraciones.
• Errores en los valores calculados de carga de hollín.
• Problemas relacionados con el software del módulo de control.

Forzar una regeneración sin identificar previamente el origen del problema puede no solucionar la avería y, dependiendo del estado del sistema, puede representar un riesgo para el filtro de partículas y otros componentes.

SCR – Sistema de Reducción Catalítica Selectiva

El sistema SCR (Selective Catalytic Reduction) está diseñado para reducir las emisiones de óxidos de nitrógeno generadas por motores diésel.

Para realizar este proceso utiliza una solución de urea conocida comercialmente como AdBlue o DEF (Diesel Exhaust Fluid).

El sistema dosifica una cantidad controlada de DEF en el flujo de gases de escape.

Mediante procesos térmicos y químicos se genera amoníaco, que reacciona dentro del catalizador SCR para transformar los NOx principalmente en nitrógeno y agua.

El funcionamiento del sistema puede involucrar:

• Depósito de AdBlue/DEF.
• Sensores de nivel.
• Sensores de calidad.
• Sensores de temperatura.
• Bomba de suministro.
• Módulo de dosificación.
• Líneas calefactadas.
• Inyector de urea.
• Sensores NOx.
• Sensores EGT.
• Catalizador SCR.
• ECM.
• ACM, DCU u otras unidades electrónicas de control.

Fallas frecuentes del sistema SCR

• Baja eficiencia de conversión del catalizador.
• Dosificación insuficiente de DEF.
• Dosificación excesiva.
• Ausencia de dosificación.
• Presión incorrecta del sistema.
• Fallas en bombas de suministro.
• Problemas en el inyector de urea.
• Obstrucción o cristalización del dosificador.
• Fugas en las líneas.
• Problemas en sistemas de calentamiento.
• Sensores NOx defectuosos.
• Sensores de temperatura con lecturas incorrectas.
• DEF contaminado o fuera de especificaciones.
• Problemas de comunicación entre módulos.
• Fallas electrónicas del ACM, DCU o ECM.
• Problemas de software, parametrización o calibración.

Síntomas asociados

• Testigo de avería del motor.
• Advertencia del sistema SCR.
• Mensajes relacionados con AdBlue o DEF.
• Consumo excesivo de DEF.
• Ausencia de consumo de DEF.
• Pérdida de potencia.
• Limitación progresiva de torque.
• Limitación de velocidad.
• Cuenta regresiva de distancia o tiempo.
• Advertencia de imposibilidad de arranque.
• Códigos de diagnóstico recurrentes.

Entre los códigos que pueden encontrarse relacionados con el sistema se incluyen P20EE, P204F, P207F, P208E, P20E8, P229F y P2201, dependiendo de la aplicación.

AdBlue / DEF y sistemas de dosificación

El sistema de suministro y dosificación de AdBlue/DEF debe mantener condiciones específicas de presión, temperatura y cantidad de fluido inyectado.

El ECM o módulo de postratamiento calcula la cantidad de DEF necesaria teniendo en cuenta diferentes parámetros de funcionamiento.

Una falla en el sistema de dosificación puede provocar una reducción insuficiente de NOx y activar estrategias de protección o inducción establecidas por el fabricante.

Componentes que pueden presentar fallas

• Bomba de suministro.
• Unidad electrónica de la bomba.
• Sensores de presión.
• Sensores de temperatura.
• Sensores de nivel.
• Sensores de calidad.
• Calentadores.
• Líneas calefactadas.
• Inyector de urea.
• Circuitos eléctricos.
• Módulos electrónicos de control.

Entre los problemas frecuentes se encuentran la cristalización de urea, obstrucción del dosificador, presión incorrecta, fallas eléctricas, fugas y problemas internos en los módulos electrónicos.

Sensores NOx

Los sensores NOx permiten medir la concentración de óxidos de nitrógeno presentes en los gases de escape.

Los sistemas SCR pueden utilizar sensores instalados antes y después del catalizador.

La información de estos sensores permite:

• Evaluar las emisiones producidas por el motor.
• Controlar la estrategia de dosificación de DEF.
• Verificar la eficiencia del catalizador SCR.
• Detectar condiciones incorrectas de funcionamiento.

Los sensores NOx modernos incorporan elementos de medición y unidades electrónicas de control.

Fallas frecuentes

• Pérdida de comunicación.
• Problemas de alimentación.
• Fallas internas de la unidad electrónica.
• Valores incorrectos o no plausibles.
• Problemas en el elemento sensor.
• Daños por temperatura.
• Contaminación.
• Problemas de cableado y conectores.

Un código relacionado con un sensor NOx no significa necesariamente que el sensor deba ser sustituido.

Es necesario verificar alimentaciones, comunicación, condiciones de funcionamiento del motor, eficiencia del sistema SCR y valores medidos antes de determinar el origen de la falla.

Sensores EGT – Temperatura de Gases de Escape

Los sensores EGT (Exhaust Gas Temperature) permiten conocer la temperatura de los gases en diferentes puntos del sistema de escape.

Esta información es utilizada para controlar y proteger componentes como:

• Turbocompresores.
• Catalizadores.
• DPF.
• Sistemas SCR.

También permite determinar si existen las condiciones térmicas necesarias para realizar una regeneración.

Fallas frecuentes

• Circuito abierto.
• Cortocircuito.
• Lecturas incorrectas.
• Respuesta lenta.
• Valores fuera de rango.
• Daños en cableado y conectores.
• Fallas intermitentes por temperatura.

Un sensor EGT con una lectura incorrecta puede impedir una regeneración, provocar estrategias de protección o afectar el funcionamiento del sistema de postratamiento.

Sensor de presión diferencial del DPF

El sensor de presión diferencial mide la diferencia de presión existente antes y después del filtro de partículas.

Esta información permite al ECM estimar la restricción existente en el DPF y participar en el cálculo de la carga de hollín.

Fallas frecuentes

• Sensor fuera de calibración.
• Lecturas incorrectas.
• Mangueras obstruidas.
• Mangueras perforadas.
• Condensación.
• Conexiones invertidas.
• Problemas eléctricos.
• Valores incorrectos de presión con el motor apagado.

El diagnóstico debe incluir la comparación de los valores medidos con las condiciones reales de funcionamiento del motor.

Catalizadores y eficiencia del sistema

Los sistemas modernos pueden incorporar diferentes elementos catalíticos.

Entre ellos:

• Catalizador de oxidación diésel DOC.
• DPF catalizado.
• Catalizador SCR.
• Catalizador de oxidación de amoníaco ASC.
• Catalizador de tres vías utilizado en motores gasolina.

La eficiencia de un catalizador depende de diferentes factores:

• Temperatura de funcionamiento.
• Composición de los gases de escape.
• Estado del motor.
• Dosificación correcta de combustible o DEF.
• Funcionamiento de sensores.
• Contaminación.
• Envejecimiento del componente.

Antes de determinar que un catalizador está defectuoso es necesario verificar las condiciones que permiten su correcto funcionamiento.

ECM, ACM, DCU y módulos electrónicos de postratamiento

El funcionamiento de los sistemas de emisiones modernos depende de diferentes unidades electrónicas.

El ECM controla el funcionamiento del motor y participa en la gestión de EGR, generación de hollín, regeneración del DPF y diferentes estrategias de emisiones.

El ACM (Aftertreatment Control Module) puede administrar sensores, actuadores y estrategias relacionadas con el sistema de postratamiento.

El DCU (Dosing Control Unit) se utiliza en determinadas aplicaciones para gestionar el almacenamiento, suministro y dosificación de AdBlue/DEF.

Dependiendo del fabricante pueden existir otras arquitecturas y denominaciones.

Estos módulos pueden presentar:

• Fallas en circuitos de alimentación.
• Problemas de comunicación.
• Fallas en etapas de potencia.
• Ausencia de control de bombas.
• Ausencia de activación de calentadores.
• Fallas en circuitos de sensores.
• Problemas de control del dosificador.
• Daños internos por cortocircuitos externos.
• Software corrupto.
• Problemas de programación o configuración.

En EKUS contamos con capacidad para realizar diagnóstico y reparación electrónica de módulos relacionados con sistemas de emisiones y postratamiento cuando la aplicación y las condiciones técnicas permiten su intervención.

Pérdida de potencia y limitaciones provocadas por sistemas de emisiones

Los fabricantes implementan estrategias de protección y cumplimiento de emisiones cuando el sistema detecta determinadas fallas.

Dependiendo del vehículo y de la gravedad de la condición pueden presentarse:

• Reducción de potencia.
• Limitación de torque.
• Limitación de revoluciones.
• Limitación de velocidad.
• Modo de emergencia.
• Cuenta regresiva de distancia.
• Cuenta regresiva de tiempo.
• Restricciones para realizar regeneraciones.
• Advertencias de imposibilidad de arranque.
• Restricción del arranque después de apagar el vehículo.

Estas estrategias no constituyen necesariamente una avería del ECM.

Son respuestas programadas por el fabricante ante determinadas condiciones del sistema.

Nuestro trabajo consiste en identificar qué condición está provocando la activación de la estrategia y determinar la solución técnica correspondiente.

Diagnóstico integral: un código de falla no siempre identifica el componente defectuoso

Uno de los principios fundamentales de nuestro proceso de diagnóstico es que un código DTC indica el sistema o circuito donde se detectó una condición incorrecta, pero no determina automáticamente qué componente debe ser reemplazado.

Por ejemplo, una baja eficiencia del sistema SCR puede estar relacionada con:

• Sensor NOx.
• Dosificación incorrecta de DEF.
• Inyector obstruido.
• DEF contaminado.
• Temperatura insuficiente.
• Fugas en el sistema de escape.
• Problemas de combustión.
• Envejecimiento del catalizador.
• Software o calibración.

De la misma forma, una saturación del DPF puede ser consecuencia de una falla en otro sistema del vehículo.

Por esta razón, realizamos un análisis integral antes de establecer una solución.

Nuestro proceso de diagnóstico

1. Análisis de los síntomas y antecedentes del vehículo

Documentamos los códigos de diagnóstico, mensajes de advertencia, reparaciones anteriores, condiciones de operación y síntomas reportados.

2. Lectura completa de códigos y datos del sistema

Analizamos los módulos relacionados con motor y postratamiento, códigos activos, históricos y condiciones registradas cuando se presentó la falla.

3. Análisis de parámetros de funcionamiento

Evaluamos datos como:

• Presión diferencial del DPF.
• Carga calculada de hollín.
• Carga de cenizas.
• Temperaturas de escape.
• Estado de las regeneraciones.
• Posición y funcionamiento de EGR.
• Presión del sistema DEF.
• Cantidad de dosificación solicitada.
• Valores de sensores NOx.
• Eficiencia calculada del sistema SCR.
• Estados de limitación e inducción.

4. Pruebas eléctricas y electrónicas

Verificamos alimentaciones, masas, señales, actuadores, redes de comunicación y circuitos relacionados con la falla.

5. Pruebas funcionales

Dependiendo de la aplicación podemos realizar activaciones, pruebas de componentes y procedimientos establecidos por el fabricante.

6. Consulta de información técnica

Analizamos diagramas eléctricos, procedimientos de diagnóstico, información técnica y boletines de servicio aplicables.

7. Determinación de la causa raíz

Relacionamos los resultados obtenidos para establecer el origen de la avería y evitar la sustitución innecesaria de componentes.

8. Aplicación de la solución técnica

Dependiendo del diagnóstico, la solución puede involucrar reparación eléctrica o electrónica, sustitución de componentes defectuosos, mantenimiento del sistema, programación, configuración, actualización de software o procedimientos técnicos específicos.

9. Verificación del funcionamiento

Después de realizar la intervención verificamos los parámetros de funcionamiento y el comportamiento del sistema para comprobar los resultados obtenidos.

¿Cuándo solicitar un diagnóstico especializado del sistema de emisiones?

Recomendamos realizar una evaluación especializada cuando:

• El vehículo presenta códigos recurrentes relacionados con EGR, DPF o SCR.
• Se han sustituido componentes y la falla continúa.
• El DPF realiza regeneraciones con demasiada frecuencia.
• El vehículo no permite realizar una regeneración.
• Existe pérdida de potencia o limitación de torque.
• Aparecen advertencias relacionadas con AdBlue/DEF.
• Existe una cuenta regresiva para limitar la velocidad o impedir el arranque.
• El consumo de DEF es excesivo o inexistente.
• Los sensores NOx han sido reemplazados y los códigos reaparecen.
• Existen problemas de comunicación con módulos de postratamiento.
• Se sospecha una falla electrónica en ECM, ACM, DCU u otras unidades.
• Existe un boletín técnico o actualización de software aplicable.
• Es necesario determinar la causa raíz antes de sustituir componentes de alto costo.

Soluciones técnicas para vehículos livianos, pesados y aplicaciones industriales

Los sistemas de postratamiento son utilizados en diferentes tipos de vehículos y equipos.

Brindamos soporte técnico especializado para aplicaciones compatibles en:

• Vehículos livianos.
• Vehículos diésel comerciales.
• Camionetas y vehículos utilitarios.
• Camiones.
• Autobuses.
• Flotas de transporte.
• Maquinaria y equipos con sistemas electrónicos de postratamiento.

Cada aplicación utiliza diferentes arquitecturas, componentes y estrategias de funcionamiento.

Por esta razón, evaluamos individualmente las características técnicas del vehículo y el sistema instalado.

¿Por qué confiar el diagnóstico del sistema de emisiones a EKUS?

Los sistemas modernos de emisiones requieren conocimientos de electrónica, diagnóstico automotriz, funcionamiento del motor, redes de comunicación, programación y estrategias de control.

La sustitución de componentes sin identificar la causa raíz puede aumentar considerablemente los costos de reparación y provocar que la falla vuelva a presentarse.

En EKUS Electrónica Automotriz combinamos ingeniería electrónica, diagnóstico avanzado, análisis de información técnica y experiencia en sistemas electrónicos vehiculares para abordar las fallas desde una perspectiva integral.

Nuestro objetivo es identificar el origen del problema, establecer una solución técnica adecuada y verificar el funcionamiento del sistema después de la intervención.

Si su vehículo presenta fallas recurrentes en los sistemas EGR, DPF, SCR o AdBlue/DEF, nuestro equipo puede realizar una evaluación especializada para determinar el origen de la avería y establecer la solución técnica correspondiente.

Solicite un diagnóstico especializado de su sistema de emisiones y postratamiento.

Repotenciación y Calibración Electrónica

Ingeniería aplicada a la optimización y personalización del funcionamiento del vehículo

Los vehículos modernos dependen de sistemas electrónicos de control que determinan gran parte del funcionamiento del motor y la transmisión.

Parámetros como la entrega de torque, presión de sobrealimentación, cantidad de combustible, avance de encendido, presión de inyección, respuesta del acelerador, limitadores de torque y estrategias de cambio son gestionados mediante calibraciones almacenadas en los módulos electrónicos del vehículo.

En EKUS Electrónica Automotriz brindamos servicios especializados de calibración y optimización electrónica orientados a modificar el comportamiento del vehículo de acuerdo con las características de la aplicación y los objetivos del cliente.

Nuestro equipo de ingenieros analiza el hardware, software, configuración mecánica y condiciones de funcionamiento del vehículo antes de realizar modificaciones en la calibración electrónica.

Cada proyecto puede tener objetivos diferentes.

Un vehículo particular puede requerir una mejor respuesta y mayor rendimiento.

Una flota puede necesitar limitar la potencia, reducir la velocidad máxima o adaptar la entrega de torque a sus condiciones de operación.

Un vehículo deportivo puede requerir una calibración personalizada para modificaciones mecánicas específicas.

Por esta razón, nuestro enfoque está basado en desarrollar soluciones electrónicas de acuerdo con las necesidades reales de cada aplicación.

Nuestro alcance en calibración electrónica

Nuestros servicios comprenden diferentes áreas de modificación y optimización del software de control.

Entre ellas:

• Optimización de potencia y torque.
• Mejora de respuesta del acelerador.
• Optimización de motores gasolina.
• Optimización de motores diésel.
• Calibración de vehículos turboalimentados.
• Calibraciones Stage 1.
• Calibraciones Stage 2 para configuraciones compatibles.
• Calibraciones personalizadas.
• Modificación de limitadores de torque.
• Modificación de limitadores de velocidad.
• Ajuste de estrategias de entrega de potencia.
• Optimización electrónica de transmisiones.
• Calibraciones para vehículos de trabajo.
• Soluciones electrónicas para flotas.
• Calibraciones orientadas al ahorro y eficiencia operativa.
• Adaptación de calibraciones para modificaciones mecánicas.
• Personalización del comportamiento del vehículo.
• Funciones deportivas y de entretenimiento para aplicaciones compatibles.
• Modificación de estrategias específicas de control electrónico cuando la aplicación, el objetivo técnico y la normativa aplicable lo permiten.

¿Qué es una repotenciación electrónica?

La repotenciación electrónica consiste en analizar y modificar determinados parámetros de calibración utilizados por el módulo de control del motor para gestionar su funcionamiento.

Los fabricantes desarrollan diferentes versiones de potencia de un mismo motor y utilizan calibraciones específicas dependiendo del vehículo, mercado, transmisión, normativas, condiciones de operación y objetivos comerciales.

Mediante un proceso técnico de lectura, identificación y análisis del software es posible modificar determinadas estrategias para optimizar el comportamiento del vehículo.

Dependiendo del motor y sistema de gestión electrónica pueden analizarse parámetros relacionados con:

• Demanda de torque.
• Limitadores de torque.
• Cantidad de combustible.
• Presión de combustible.
• Presión de sobrealimentación.
• Control del turbocompresor.
• Avance de encendido.
• Relación aire-combustible.
• Respuesta del acelerador.
• Limitadores de revoluciones.
• Limitadores de velocidad.
• Estrategias de protección.
• Intervenciones de torque.
• Comunicación de torque entre motor y transmisión.

La modificación de estos parámetros debe realizarse teniendo en cuenta las capacidades mecánicas y térmicas del motor, transmisión, sistema de combustible, turbocompresor y demás componentes involucrados.

Beneficios de una optimización electrónica

Una calibración correctamente desarrollada puede modificar significativamente el comportamiento del vehículo.

Dependiendo de la aplicación y del objetivo del proyecto, los beneficios pueden incluir:

• Incremento de potencia.
• Incremento de torque.
• Mejor respuesta del acelerador.
• Reducción del retraso en la entrega de potencia.
• Mejor capacidad de recuperación.
• Mayor disponibilidad de torque en determinadas condiciones de operación.
• Optimización de la entrega de potencia.
• Mejor aprovechamiento de modificaciones mecánicas instaladas.
• Personalización del comportamiento del motor.
• Modificación de la respuesta de la transmisión.
• Adaptación del vehículo a necesidades específicas de trabajo.

Los resultados dependen del diseño del motor, hardware instalado, combustible utilizado, transmisión, estado mecánico y margen disponible en la calibración original.

Stage 1

Una calibración Stage 1 está orientada a optimizar el funcionamiento del vehículo manteniendo generalmente su configuración mecánica original.

Dependiendo de la aplicación pueden modificarse:

• Demanda de torque.
• Limitadores de torque.
• Presión de sobrealimentación.
• Cantidad de combustible.
• Presión de inyección.
• Avance de encendido.
• Respuesta del acelerador.
• Estrategias relacionadas con la entrega de potencia.

El objetivo es obtener una mejora equilibrada del rendimiento manteniendo márgenes adecuados de funcionamiento para los componentes originales.

Cada vehículo debe ser evaluado individualmente para determinar la viabilidad y el alcance de la calibración.

Stage 2 y vehículos modificados

Una calibración Stage 2 está orientada a vehículos que cuentan con modificaciones mecánicas compatibles y requieren una calibración adaptada a la nueva configuración.

Dependiendo del vehículo, estas modificaciones pueden involucrar:

• Sistemas de admisión.
• Intercooler.
• Turbocompresor.
• Sistema de combustible.
• Sistemas de refrigeración.
• Componentes internos del motor.
• Transmisión.
• Otras modificaciones orientadas al rendimiento.

La calibración electrónica debe ser desarrollada teniendo en cuenta las características reales del hardware instalado.

Instalar componentes de mayor capacidad sin realizar una correcta adaptación del software puede provocar un funcionamiento incorrecto o impedir aprovechar el potencial de las modificaciones realizadas.

Calibraciones personalizadas

No todos los proyectos pueden resolverse mediante una calibración estándar.

Los vehículos modificados, aplicaciones especiales, proyectos de competición y determinadas necesidades operativas pueden requerir el desarrollo de calibraciones personalizadas.

Estos proyectos pueden involucrar:

• Turbocompresores modificados.
• Sistemas de combustible de mayor capacidad.
• Inyectores diferentes a los originales.
• Modificaciones internas del motor.
• Cambios en la transmisión.
• Modificaciones de admisión y escape.
• Vehículos utilizados para competición.
• Aplicaciones industriales.
• Vehículos de trabajo.
• Proyectos especiales.

En estos casos analizamos la configuración del vehículo y los objetivos del proyecto para determinar las modificaciones necesarias en las estrategias de control.

Calibraciones electrónicas para flotas y vehículos de trabajo

La calibración electrónica no siempre tiene como objetivo aumentar la potencia.

Las empresas de transporte, operadores de maquinaria y propietarios de flotas pueden tener necesidades específicas relacionadas con seguridad, consumo de combustible, protección de componentes y condiciones de operación.

En EKUS podemos desarrollar soluciones electrónicas orientadas a modificar el comportamiento de los vehículos de acuerdo con las necesidades operativas de cada empresa.

Dependiendo de la aplicación pueden realizarse modificaciones relacionadas con:

• Limitación de potencia.
• Incremento controlado de potencia.
• Limitación de torque.
• Incremento de torque en determinadas condiciones de operación.
• Modificación de la curva de entrega de torque.
• Limitación de velocidad máxima.
• Limitación de revoluciones.
• Modificación de la respuesta del acelerador.
• Adaptación del funcionamiento del motor a diferentes tipos de operación.
• Calibraciones orientadas a proteger la transmisión y el tren motriz.
• Homologación de parámetros electrónicos entre vehículos de una misma flota.
• Desarrollo de diferentes niveles de calibración según la función del vehículo.

Por ejemplo, una empresa puede necesitar limitar la velocidad máxima de sus vehículos para cumplir políticas internas de seguridad.

Otra aplicación puede requerir limitar el torque en determinadas condiciones para proteger transmisiones o componentes del tren motriz.

En otros casos puede ser necesario aumentar controladamente la potencia disponible para vehículos que trabajan con carga, pendientes pronunciadas o condiciones operativas específicas.

Nuestro objetivo es desarrollar calibraciones que respondan a las necesidades reales de operación de cada flota.

Gestión electrónica de potencia para flotas

Una misma empresa puede operar vehículos destinados a diferentes funciones.

Por esta razón, ofrecemos la posibilidad de desarrollar diferentes configuraciones electrónicas de acuerdo con el tipo de operación.

Por ejemplo:

Configuración de eficiencia

Orientada a vehículos donde se busca una entrega progresiva de torque y un comportamiento adaptado a operaciones de consumo controlado.

Configuración estándar

Mantiene características similares al funcionamiento original del vehículo.

Configuración de trabajo

Permite adaptar la disponibilidad y entrega de torque para vehículos sometidos a condiciones de carga específicas.

Configuración de potencia

Orientada a aplicaciones donde se requiere un incremento controlado del rendimiento dentro de las capacidades técnicas del vehículo.

Este enfoque permite utilizar la calibración electrónica como una herramienta para la gestión técnica de los vehículos de una empresa.

Optimización electrónica de transmisiones

El comportamiento de un vehículo también depende de las estrategias utilizadas por la transmisión automática.

En determinadas aplicaciones es posible realizar modificaciones en la calibración de la unidad de control de transmisión o TCU/TCM.

Dependiendo del sistema pueden modificarse parámetros relacionados con:

• Límites de torque.
• Estrategias de cambio.
• Puntos de cambio.
• Velocidad de respuesta.
• Presión de embragues.
• Gestión de torque durante los cambios.
• Comportamiento de modos deportivos.
• Respuesta de la transmisión ante incrementos de potencia del motor.

Una calibración del motor debe tener en cuenta las capacidades y estrategias de protección de la transmisión.

En proyectos de mayor rendimiento puede ser necesario trabajar conjuntamente sobre la calibración del motor y de la transmisión.

Personalización deportiva y funciones de entretenimiento

Los sistemas electrónicos modernos permiten modificar determinadas estrategias para personalizar el comportamiento y la experiencia de conducción del vehículo.

Para aplicaciones compatibles ofrecemos servicios de configuración y calibración de funciones deportivas y de entretenimiento.

Entre ellas pueden encontrarse:

• Pops & Bangs.
• Crackle Map.
• Burble.
• Overrun controlado.
• Efectos de sonido durante desaceleración.
• Launch Control.
• Flat Foot Shift en aplicaciones compatibles.
• Modificación de respuesta del acelerador.
• Modificación de limitadores de revoluciones.
• Configuración de Hard Cut y Soft Cut.
• Personalización de modos de conducción.
• Estrategias orientadas a generar efectos visuales de llama en vehículos preparados para exhibición, competición o uso fuera de vía pública.

Estas funciones modifican estrategias de combustión, encendido, inyección y control del motor.

Por esta razón, su aplicación debe evaluarse técnicamente.

Una configuración excesivamente agresiva puede aumentar las temperaturas del sistema de escape y acelerar el deterioro de turbocompresores, válvulas, catalizadores y otros componentes.

En EKUS evaluamos la compatibilidad del vehículo y las condiciones del proyecto antes de realizar este tipo de modificaciones.

Modificación de estrategias y sistemas de control electrónico

Los módulos electrónicos supervisan continuamente sensores, actuadores y sistemas de control.

En aplicaciones especiales puede ser necesario modificar determinadas estrategias de funcionamiento o diagnóstico.

Estas modificaciones pueden estar relacionadas con:

• Adaptación del software a modificaciones mecánicas.
• Cambios en la arquitectura electrónica del vehículo.
• Vehículos de competición.
• Proyectos de ingeniería.
• Maquinaria.
• Aplicaciones fuera de vía pública.
• Vehículos destinados a pruebas o desarrollo.
• Sustitución de sistemas originales por sistemas de control diferentes.

Dependiendo de la aplicación puede ser necesario modificar:

• Estrategias de control.
• Funciones de diagnóstico.
• Supervisión de determinados sensores.
• Control de actuadores.
• Limitaciones de funcionamiento.
• Estrategias de protección.
• Configuraciones relacionadas con componentes que han sido modificados físicamente.

Estas intervenciones requieren un análisis técnico del sistema para evitar que una modificación afecte otras funciones relacionadas con el funcionamiento o la protección del motor.

Modificaciones relacionadas con sistemas VVT y control de actuadores

Los sistemas de distribución variable VVT (Variable Valve Timing) modifican la posición de los árboles de levas para optimizar el funcionamiento del motor en diferentes condiciones.

Estos sistemas pueden estar integrados por:

• Solenoides de control de aceite.
• Actuadores de distribución variable.
• Sensores de posición del árbol de levas.
• Sensores de posición del cigüeñal.
• Circuitos electrónicos de activación.
• Estrategias de control y diagnóstico implementadas en el ECM.

En aplicaciones de competición, proyectos de ingeniería o motores modificados puede ser necesario adaptar la calibración cuando el sistema original ha sido modificado físicamente o sustituido por una configuración diferente.

Dependiendo del proyecto pueden realizarse modificaciones en las estrategias relacionadas con:

• Control de actuadores VVT.
• Posición objetivo de los árboles de levas.
• Límites de funcionamiento.
• Estrategias de diagnóstico.
• Supervisión de sensores.
• Gestión de códigos de diagnóstico asociados con modificaciones previamente realizadas en el vehículo.

Estas modificaciones deben realizarse después de analizar el funcionamiento del motor y las consecuencias que puede tener la alteración del sistema sobre la combustión, potencia, emisiones y protección mecánica.

No recomendamos desactivar un sistema o sensor para ocultar una avería que debería ser diagnosticada y reparada.

Modificaciones de diagnóstico y gestión de códigos DTC

Los módulos electrónicos incorporan sistemas de autodiagnóstico que supervisan permanentemente sensores, actuadores y sistemas del vehículo.

En proyectos especiales puede ser necesario adaptar las estrategias de diagnóstico a modificaciones realizadas previamente en el vehículo.

Este procedimiento puede involucrar la modificación selectiva de determinadas funciones de diagnóstico o códigos DTC.

La modificación debe realizarse únicamente después de determinar:

• La causa original del código.
• El sistema relacionado.
• Las consecuencias de modificar la estrategia de diagnóstico.
• Las posibles funciones de protección asociadas.
• La aplicación y uso del vehículo.

La eliminación indiscriminada de códigos de diagnóstico puede ocultar averías importantes y dificultar futuros procesos de diagnóstico.

Nuestro enfoque consiste en analizar cada sistema y realizar únicamente las modificaciones necesarias para el objetivo técnico del proyecto.

Nuestro proceso de calibración electrónica

1. Evaluación del vehículo y objetivos del proyecto

Identificamos el vehículo, motor, transmisión, modificaciones instaladas y objetivos del cliente.

2. Diagnóstico inicial

Antes de modificar la calibración verificamos el estado general del vehículo y la existencia de fallas que puedan afectar el proyecto.

3. Identificación del hardware y software

Determinamos la unidad electrónica instalada, versión de software, calibración y métodos disponibles para realizar la lectura y programación.

4. Lectura y respaldo del software original

Cuando la tecnología de la unidad lo permite, realizamos la lectura y conservación del archivo original.

5. Análisis de la calibración

Estudiamos las estrategias y parámetros relacionados con los objetivos del proyecto.

6. Desarrollo de la calibración

Realizamos las modificaciones necesarias teniendo en cuenta las capacidades técnicas de la aplicación.

7. Programación de la unidad electrónica

Instalamos la calibración modificada utilizando el procedimiento correspondiente.

8. Verificación y diagnóstico

Comprobamos el funcionamiento del vehículo y analizamos los parámetros relacionados con las modificaciones realizadas.

9. Ajustes posteriores

Cuando el proyecto lo requiere realizamos ajustes adicionales de acuerdo con los resultados obtenidos durante las pruebas.

Diagnóstico antes de modificar

Una calibración electrónica no debe utilizarse para ocultar una falla mecánica, eléctrica o electrónica.

Antes de realizar una modificación recomendamos verificar el estado de:

• Motor.
• Sistema de combustible.
• Sistema de encendido.
• Turbocompresor.
• Sistema de refrigeración.
• Transmisión.
• Sensores y actuadores.
• Sistemas electrónicos relacionados.

Si existen fallas que puedan comprometer el resultado del proyecto, deben ser diagnosticadas y corregidas antes de realizar la calibración.

Soluciones para vehículos particulares, talleres y empresas

Nuestros servicios de calibración electrónica están orientados a diferentes tipos de clientes y aplicaciones.

Trabajamos con:

• Propietarios de vehículos.
• Vehículos de alto rendimiento.
• Proyectos deportivos.
• Vehículos de competición.
• Talleres automotrices.
• Centros de diagnóstico.
• Empresas de transporte.
• Flotas vehiculares.
• Maquinaria y aplicaciones industriales compatibles.
• Proyectos especiales de ingeniería.

Cada proyecto es evaluado individualmente para determinar la viabilidad técnica y el procedimiento requerido.

¿Por qué realizar una calibración electrónica con EKUS?

Modificar el software de un vehículo requiere comprender el funcionamiento del motor, la transmisión y los sistemas electrónicos involucrados.

Una modificación incorrecta puede provocar temperaturas excesivas, pérdida de confiabilidad, daños mecánicos, problemas de transmisión o funcionamiento incorrecto del vehículo.

En EKUS Electrónica Automotriz combinamos ingeniería electrónica, diagnóstico automotriz, análisis de software y conocimientos de sistemas de control para desarrollar soluciones adaptadas a cada aplicación.

Nuestro enfoque no consiste únicamente en modificar archivos.

Analizamos el vehículo, identificamos los objetivos del proyecto, evaluamos las condiciones técnicas y desarrollamos una solución electrónica acorde con las necesidades de cada cliente.

Desde la optimización de un vehículo particular hasta el desarrollo de calibraciones específicas para flotas, vehículos de trabajo, proyectos deportivos y aplicaciones especiales, nuestro equipo puede evaluar su proyecto y determinar la solución técnica adecuada.

Solicite una evaluación de su proyecto de calibración electrónica.

Capacitación Técnica Especializada

Formación en electrónica, diagnóstico y sistemas electrónicos automotrices

La evolución tecnológica de los vehículos exige técnicos y profesionales con conocimientos cada vez más especializados.

Los sistemas electrónicos actuales integran módulos de control, sensores, actuadores, redes de comunicación, sistemas de seguridad, tecnologías de control de emisiones, programación, software y estrategias avanzadas de diagnóstico.

En EKUS Electrónica Automotriz desarrollamos programas de capacitación técnica orientados a fortalecer las competencias de técnicos, tecnólogos, ingenieros, talleres automotrices, centros de diagnóstico y equipos técnicos de empresas relacionadas con el sector automotor.

Nuestra formación es impartida por un equipo de ingenieros con experiencia práctica en diagnóstico, electrónica automotriz, reparación de módulos, programación de unidades electrónicas y análisis de sistemas vehiculares.

Nuestro objetivo es proporcionar conocimientos técnicos que puedan ser aplicados directamente en el diagnóstico y solución de problemas reales.

Formación basada en diagnóstico y casos reales

Nuestro enfoque de capacitación combina fundamentos técnicos, procedimientos de diagnóstico y aplicación práctica.

No buscamos enseñar únicamente el funcionamiento teórico de los sistemas.

Nuestro objetivo es que los participantes desarrollen la capacidad de:

• Comprender el funcionamiento de los sistemas electrónicos del vehículo.
• Interpretar diagramas eléctricos.
• Analizar circuitos electrónicos.
• Utilizar correctamente instrumentos de medición.
• Interpretar señales eléctricas.
• Analizar parámetros de funcionamiento.
• Comprender códigos de diagnóstico.
• Diseñar procedimientos de prueba.
• Utilizar información técnica.
• Identificar la causa raíz de una avería.
• Diferenciar problemas mecánicos, eléctricos, electrónicos y de software.
• Evitar la sustitución innecesaria de componentes.
• Desarrollar una metodología ordenada de diagnóstico.

Utilizamos ejemplos, mediciones, señales, componentes, módulos electrónicos y casos relacionados con situaciones reales encontradas en el diagnóstico automotriz.

Áreas de capacitación

Nuestros programas de formación comprenden diferentes áreas relacionadas con la electrónica y los sistemas electrónicos automotrices.

Interpretación de diagramas eléctricos automotrices

La interpretación de diagramas eléctricos es una competencia fundamental para realizar procedimientos de diagnóstico.

En esta área abordamos temas como:

• Fundamentos de electricidad.
• Voltaje, corriente y resistencia.
• Ley de Ohm.
• Circuitos eléctricos.
• Circuitos serie y paralelo.
• Alimentaciones y masas.
• Fusibles y sistemas de protección.
• Relés automotrices.
• Interruptores.
• Identificación de componentes.
• Símbolos eléctricos.
• Interpretación de diagramas.
• Seguimiento de circuitos.
• Distribución de alimentación.
• Puntos de masa.
• Empalmes y conectores.
• Localización de componentes.
• Análisis de entradas y salidas de módulos electrónicos.
• Estrategias de diagnóstico utilizando diagramas eléctricos.
• Diagnóstico de circuitos abiertos.
• Diagnóstico de cortocircuitos.
• Caídas de tensión.
• Resistencias no deseadas.

El objetivo es que el participante pueda utilizar la documentación eléctrica como una herramienta para desarrollar procedimientos de diagnóstico.

Electricidad y electrónica aplicada al diagnóstico automotriz

La electrónica automotriz moderna requiere comprender el funcionamiento de los componentes y circuitos utilizados dentro de los vehículos.

Los programas de esta área pueden incluir:

• Fundamentos de electricidad y electrónica.
• Componentes electrónicos.
• Resistencias.
• Capacitores.
• Diodos.
• Transistores.
• MOSFET.
• Circuitos integrados.
• Fuentes de alimentación.
• Reguladores de voltaje.
• Circuitos de protección.
• Señales analógicas.
• Señales digitales.
• PWM.
• Frecuencia.
• Duty Cycle.
• Sensores.
• Actuadores.
• Circuitos de control.
• Entradas y salidas de módulos electrónicos.
• Etapas de potencia.
• Fundamentos de electrónica aplicada a ECU.

Nuestro objetivo es relacionar los principios electrónicos con las aplicaciones reales utilizadas en los sistemas vehiculares.

Uso del multímetro en diagnóstico automotriz

El multímetro es una de las herramientas fundamentales para el diagnóstico eléctrico y electrónico.

En esta área abordamos:

• Medición de voltaje.
• Medición de resistencia.
• Medición de corriente.
• Pruebas de continuidad.
• Prueba de diodos.
• Caídas de tensión.
• Medición de alimentaciones y masas.
• Pruebas de circuitos bajo carga.
• Uso correcto de las escalas de medición.
• Errores frecuentes durante las pruebas.
• Interpretación de resultados.

El objetivo es desarrollar criterios de medición que permitan obtener información confiable durante el diagnóstico.

Uso del osciloscopio automotriz

El osciloscopio permite visualizar y analizar señales eléctricas que no pueden evaluarse correctamente utilizando únicamente un multímetro.

Nuestros programas pueden incluir:

• Fundamentos del osciloscopio.
• Voltaje y tiempo.
• Frecuencia.
• Periodo.
• Duty Cycle.
• Señales analógicas.
• Señales digitales.
• Señales PWM.
• Configuración de escalas.
• Acoplamiento AC y DC.
• Configuración del Trigger.
• Uso de cursores.
• Medición automática.
• Sondas X1 y X10.
• Atenuadores.
• Ancho de banda.
• Frecuencia de muestreo.
• Profundidad de memoria.
• Registro de señales.
• Análisis de sensores.
• Análisis de actuadores.
• Señales de encendido.
• Señales de inyectores.
• Sensores CKP y CMP.
• Sincronización de señales.
• Análisis de redes de comunicación.
• Comparación de señales.
• Identificación de anomalías.

La formación está orientada a que el participante comprenda cómo configurar el instrumento, capturar correctamente una señal e interpretar la información obtenida.

Sensores y actuadores automotrices

Comprender el funcionamiento de sensores y actuadores es fundamental para interpretar correctamente los datos utilizados por los módulos electrónicos.

En esta área pueden abordarse:

• Sensores inductivos.
• Sensores de efecto Hall.
• Sensores magnetorresistivos.
• Sensores resistivos.
• Sensores capacitivos.
• Sensores piezoeléctricos.
• Sensores de presión.
• Sensores de temperatura.
• Sensores de posición.
• Sensores de velocidad.
• Sensores de oxígeno.
• Sensores de corriente.
• Sensores utilizados en sistemas ABS.
• Sensores utilizados en sistemas de emisiones.

También estudiamos diferentes actuadores:

• Inyectores.
• Bobinas de encendido.
• Electroválvulas.
• Solenoides.
• Motores eléctricos.
• Actuadores electrónicos.
• Válvulas de control.
• Relés.

El objetivo es comprender su principio de funcionamiento, circuitos eléctricos, señales características y procedimientos de diagnóstico.

Diagnóstico de módulos electrónicos automotrices

Los módulos electrónicos constituyen el centro de control de los sistemas modernos del vehículo.

En esta área desarrollamos conocimientos relacionados con:

• Arquitectura interna de una ECU.
• Fuentes de alimentación.
• Circuitos de protección.
• Reguladores de voltaje.
• Microcontroladores.
• Memorias.
• Entradas analógicas.
• Entradas digitales.
• Acondicionamiento de señales.
• Circuitos de comunicación.
• Drivers de potencia.
• Control de inyectores.
• Control de bobinas.
• Control de solenoides.
• Control de motores eléctricos.
• Diagnóstico de circuitos electrónicos.
• Interpretación de diagramas electrónicos.
• Uso de datasheets.
• Identificación de componentes.
• Metodologías de diagnóstico.
• Pruebas en banco.
• Análisis de fallas internas.

Nuestro objetivo es proporcionar las bases técnicas necesarias para comprender el funcionamiento de los módulos electrónicos y desarrollar procedimientos de diagnóstico a nivel de circuitos.

Redes de comunicación automotriz y sistemas multiplexados

Los módulos electrónicos modernos intercambian información mediante diferentes redes de comunicación.

En esta área abordamos:

• Introducción a los sistemas multiplexados.
• Arquitectura de redes vehiculares.
• Fundamentos de comunicación digital.
• CAN Bus.
• CAN High Speed.
• CAN Low Speed.
• CAN FD.
• LIN Bus.
• K-Line.
• SAE J1939.
• Terminación de redes.
• Resistencias de terminación.
• Topologías.
• Gateway.
• Tramas de comunicación.
• Identificadores.
• Datos.
• Velocidad de comunicación.
• Diagnóstico de redes.
• Uso del multímetro.
• Uso del osciloscopio.
• Análisis de señales CAN.
• Uso de herramientas de captura y análisis de tramas.
• Diagnóstico de pérdida de comunicación.
• Cortocircuitos en redes.
• Módulos que bloquean la comunicación.
• Interpretación de diagramas de redes.

El objetivo es desarrollar una metodología para diagnosticar problemas de comunicación entre módulos electrónicos.

Programación y configuración de módulos electrónicos

La sustitución de módulos electrónicos modernos puede requerir diferentes procedimientos para integrar correctamente la nueva unidad al vehículo.

Los programas de esta área pueden incluir:

• Fundamentos de programación automotriz.
• Arquitectura de memorias.
• EEPROM.
• Flash.
• Microcontroladores.
• Identificación de hardware y software.
• Programación mediante diagnóstico.
• Programación en banco.
• Modos Boot.
• BDM.
• JTAG.
• Programación de módulos por reemplazo.
• Transferencia de información.
• Clonación de unidades electrónicas.
• Codificación.
• Configuración.
• Parametrización.
• Adaptación.
• Sincronización entre módulos.
• Actualizaciones de software.
• Procedimientos de recuperación.
• Riesgos durante la programación.
• Fuentes de alimentación y estabilización de voltaje.
• Uso de información técnica.

Nuestro objetivo es que el participante comprenda los diferentes procedimientos utilizados para trabajar con unidades electrónicas y pueda seleccionar el método adecuado según la aplicación.

Sistemas inmovilizadores y seguridad electrónica

Los sistemas de seguridad electrónica forman parte de la arquitectura de los vehículos modernos.

En esta área pueden abordarse:

• Principios de funcionamiento del inmovilizador.
• Transponders.
• Llaves electrónicas.
• Antenas y lectores.
• BCM.
• Módulos de inmovilizador.
• ECM y PCM.
• Sistemas Smart Key.
• Autorización de arranque.
• Sincronización entre módulos.
• Adaptación de módulos de reemplazo.
• Programación de llaves.
• Diagnóstico de problemas de arranque.
• Redes de comunicación relacionadas con el sistema.
• Procedimientos de diagnóstico.
• Uso de información técnica.

La formación está orientada al diagnóstico, programación y funcionamiento de los sistemas de seguridad electrónica del vehículo.

Sistemas de emisiones y postratamiento

Los sistemas modernos de emisiones requieren conocimientos de electrónica, funcionamiento del motor, diagnóstico y estrategias de control.

Los programas de esta área pueden incluir:

• Funcionamiento del sistema EGR.
• Sistemas DPF.
• Procesos de regeneración.
• Sensores de presión diferencial.
• Sensores EGT.
• Sistemas SCR.
• AdBlue/DEF.
• Sensores NOx.
• Sistemas de dosificación.
• Bombas y módulos de suministro.
• Inyectores de urea.
• Catalizadores.
• ECM.
• ACM.
• DCU.
• Estrategias de limitación.
• Reducción de torque.
• Limitación de velocidad.
• Restricciones de arranque.
• Interpretación de parámetros.
• Análisis de códigos DTC.
• Pruebas eléctricas y electrónicas.
• Procedimientos de diagnóstico.
• Identificación de la causa raíz.

Nuestro objetivo es que los participantes comprendan el funcionamiento integral del sistema y desarrollen procedimientos de diagnóstico antes de sustituir componentes.

Calibración y repotenciación electrónica

Esta área está orientada a comprender los fundamentos de la modificación y optimización del software de gestión electrónica.

Los programas pueden abordar:

• Arquitectura del software de una ECU.
• Hardware y software.
• Identificación de unidades electrónicas.
• Lectura y programación.
• Archivos originales.
• Checksums.
• Mapas y calibraciones.
• Representación de datos.
• Torque solicitado.
• Limitadores de torque.
• Presión de sobrealimentación.
• Presión de combustible.
• Cantidad de combustible.
• Avance de encendido.
• Lambda.
• Respuesta del acelerador.
• Limitadores.
• Estrategias de protección.
• Relación entre motor y transmisión.
• Diagnóstico antes de modificar.
• Análisis de parámetros.
• Verificación de resultados.
• Riesgos asociados con modificaciones incorrectas.

La formación está orientada a comprender la lógica de funcionamiento de las calibraciones y desarrollar criterios técnicos antes de realizar modificaciones.

Diagnóstico automotriz avanzado

El diagnóstico avanzado requiere relacionar información proveniente de diferentes fuentes.

En esta área trabajamos conceptos como:

• Análisis de síntomas.
• Lectura e interpretación de códigos DTC.
• Freeze Frame.
• Parámetros en tiempo real.
• Diagramas eléctricos.
• Información técnica.
• Boletines de servicio.
• Mediciones eléctricas.
• Análisis de señales.
• Redes de comunicación.
• Pruebas de actuadores.
• Pruebas en banco.
• Desarrollo de hipótesis.
• Diseño de procedimientos de diagnóstico.
• Confirmación de la causa raíz.
• Verificación posterior a la reparación.

El objetivo es desarrollar una metodología lógica y estructurada para solucionar problemas complejos.

Cursos programados

En EKUS desarrollamos cursos técnicos sobre diferentes áreas de electrónica y diagnóstico automotriz.

Estos programas están dirigidos a:

• Técnicos automotrices.
• Electricistas automotrices.
• Mecánicos.
• Tecnólogos.
• Ingenieros.
• Propietarios de talleres.
• Profesionales relacionados con el sector automotor.

Los cursos pueden desarrollarse en diferentes niveles de profundidad según los conocimientos requeridos para cada área.

Publicamos periódicamente nuestra programación de capacitaciones, fechas, contenidos, duración y requisitos de participación.

Capacitación empresarial

Las empresas y organizaciones pueden tener necesidades de formación diferentes a las de un curso abierto al público.

En EKUS desarrollamos programas de capacitación dirigidos a:

• Talleres automotrices.
• Centros de diagnóstico.
• Concesionarios.
• Empresas de transporte.
• Flotas vehiculares.
• Empresas de maquinaria.
• Distribuidores de equipos y herramientas.
• Equipos técnicos de mantenimiento.
• Organizaciones relacionadas con el sector automotor.

Los programas pueden diseñarse teniendo en cuenta:

• Tipo de vehículos atendidos.
• Tecnologías utilizadas.
• Nivel de conocimiento del equipo técnico.
• Equipos de diagnóstico disponibles.
• Problemas recurrentes encontrados durante la operación.
• Objetivos técnicos de la empresa.
• Duración disponible para la formación.

Nuestro equipo puede desarrollar un programa de capacitación adaptado a las necesidades específicas de cada organización.

Programas de formación personalizados

No todos los participantes tienen las mismas necesidades de aprendizaje.

Por esta razón, ofrecemos la posibilidad de desarrollar programas de formación personalizados para profesionales, grupos técnicos y empresas.

El proceso puede incluir:

Identificación de necesidades

Analizamos los conocimientos actuales, problemas técnicos recurrentes y objetivos de formación.

Definición del programa

Seleccionamos los contenidos y competencias que deben desarrollarse.

Diseño de la capacitación

Estructuramos el programa, duración, nivel técnico y actividades prácticas.

Desarrollo de la formación

Ejecutamos las actividades teóricas y prácticas establecidas.

Evaluación de conocimientos

Dependiendo del programa pueden realizarse actividades para verificar la comprensión y aplicación de los conocimientos desarrollados.

Formación práctica con equipos y sistemas reales

La comprensión técnica mejora cuando los conceptos pueden relacionarse con aplicaciones reales.

Dependiendo del programa de capacitación podemos utilizar:

• Módulos electrónicos automotrices.
• Circuitos electrónicos.
• Sensores.
• Actuadores.
• Bancos de pruebas.
• Simuladores.
• Vehículos.
• Equipos de diagnóstico.
• Multímetros.
• Osciloscopios.
• Analizadores de redes CAN.
• Programadores de memorias.
• Equipos de programación de módulos.
• Software especializado.
• Diagramas eléctricos.
• Información técnica.
• Casos reales de diagnóstico.

El objetivo es relacionar los fundamentos técnicos con situaciones que los participantes pueden encontrar durante su actividad profesional.

Niveles de formación

Nuestros programas pueden estructurarse en diferentes niveles.

Nivel fundamental

Dirigido a participantes que necesitan desarrollar las bases necesarias para comprender los sistemas eléctricos y electrónicos automotrices.

Nivel intermedio

Orientado a técnicos y profesionales que ya poseen conocimientos básicos y desean fortalecer sus capacidades de diagnóstico.

Nivel avanzado

Dirigido a participantes que buscan desarrollar competencias especializadas en electrónica, programación, redes de comunicación, diagnóstico avanzado y sistemas electrónicos modernos.

Formación especializada

Programas desarrollados sobre tecnologías, sistemas, procedimientos o aplicaciones específicas.

Modalidades de capacitación

Dependiendo del programa y las necesidades de los participantes, nuestras capacitaciones pueden desarrollarse mediante diferentes modalidades.

Capacitación presencial

Formación desarrollada en instalaciones preparadas para actividades técnicas, prácticas y demostraciones.

Capacitación empresarial

Programas diseñados específicamente para equipos técnicos y organizaciones.

Dependiendo de las características del proyecto, pueden desarrollarse en las instalaciones de EKUS o en las instalaciones de la empresa contratante.

Formación personalizada

Entrenamientos para profesionales o grupos reducidos que requieren desarrollar conocimientos sobre áreas técnicas específicas.

Programas intensivos

Capacitaciones concentradas en periodos específicos para desarrollar competencias técnicas sobre un sistema o tecnología determinada.

Certificación de participación

Los participantes que completen los programas de capacitación podrán recibir un certificado de participación o aprobación, dependiendo de las características y criterios establecidos para cada programa.

La certificación identifica la capacitación realizada, contenidos desarrollados, intensidad horaria y modalidad correspondiente.

¿Por qué capacitarse con EKUS?

La formación técnica debe estar relacionada con los problemas que los profesionales encuentran durante su actividad diaria.

En EKUS Electrónica Automotriz nuestros programas de capacitación son desarrollados e impartidos por un equipo de ingenieros que trabaja directamente con diagnóstico, electrónica automotriz, reparación de módulos, programación, sistemas de comunicación y tecnologías vehiculares.
